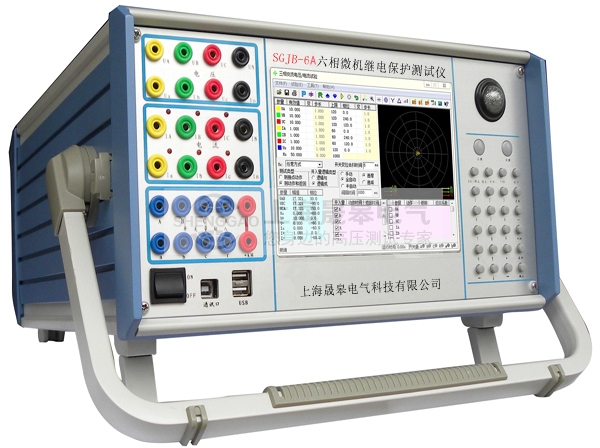

功能與用途

       除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，1、2相輸出可用于備自投測試。

主要特點

• 標準12相電壓電流輸出靈活組合  6相電壓，6相電流輸出，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相差動試驗和廠用電快切和備自投試驗。
• 單機操作方便  內置高性能工控機，8.4寸大屏幕TFT液晶顯示，裝置面板設有軌跡球鼠標、優化操作鍵盤，內置基于WINDOWS平臺全中文操作軟件。開機即可使用，操作方便快捷。
• 雙操作方式  除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能一致，真正完整的雙操作模式。
• 新型高保真線性功放  輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。
• 高性能主機  核心部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。
• 功能強大  可完整測試差動、備自投、快切、同期、諧波、故障回放、系統振蕩等功能?？赏瓿筛鞣N自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。
• 備自投測試及快切功能  10路開入4對開出，可測試各種備自投和快切裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。
• 接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。
• 獨立直流電源  設有一路大功率110V 及 220V專用直流電源輸出。
• 接口豐富 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。另外還帶有一個USB從端口和兩個USB主端口，可與計算機通信進行操作，可接打印機、鍵盤、鼠標等外設，也可用U盤讀取數據。裝置還帶有GPS接口可實現雙機同步測試。
• GPS控制功能  可雙側對時同步測試，進行光纖縱聯差動保護試驗等。
• 完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
• 輕質集成結構，高性價比  屬于跨聯合設計產品，綜合各的先進科技成果。體積小，重量輕，性能價格比高。

附件清單

技術參數：

交流電流輸出：   6路，每路30A/420VA

                          3路，每路60A/450VA

交流電流輸出時間 ：5A時 ，7600秒

                              10A時，1800秒

                              30A時，12秒 以上

交流電壓輸出： 6路，每路120V/80VA

交流輸出精度： ＜0.2%（主量程范圍內）

直流電流輸出： 3路，每路±10A/200VA

直流電壓輸出： 3路，每路±160V/70VA

直流輸出精度： ＜0.2%（主量程范圍內）

相       位：     0~360°

相位精度：     0.2°

疊加諧波：    0~20次

輸出頻率：    0~1000Hz

頻率精度：    ＜0.001Hz

開 入 量：     10路（可擴展）

開 出 量：     4對（可擴展）

獨立直流：    DC110V/220V，額定電流1.5A

外形尺寸：    410×360×200mm3

重      量：     23kg
