電纜耐壓試驗是電力系統中一項重要的檢測手段，用于評估電纜的絕緣性能和耐受電壓的能力。正確的接線方法對于確保試驗的準確性和安全性至關重要。以下是一篇關于電纜耐壓試驗接線方法的詳細解析。
一、試驗前準備

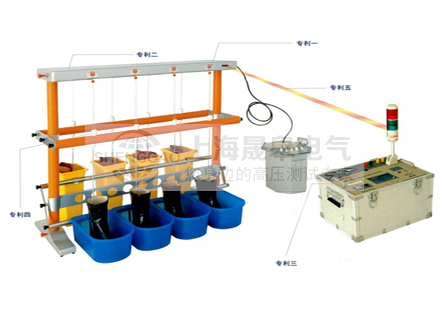

在進行電纜耐壓試驗之前，首先需要做好充分的準備工作。這包括檢查試驗設備是否完好，如耐壓試驗儀、調壓器、限流電阻、放電棒等，并確保它們處于良好的工作狀態。同時，還需準備好必要的安全防護用品，如絕緣手套、護目鏡等，以保障操作人員的安全。
二、接線步驟
1、接地連接：首先，將電纜的金屬護套或屏蔽層可靠接地，這是為了確保在試驗過程中，即使電纜發生擊穿，也不會對操作人員和設備造成危害。接地線應選用截面積足夠的裸銅線或編織銅帶，并確保接地良好。
2、高壓輸出連接：將耐壓試驗儀的高壓輸出端通過專用的高壓測試線連接到電纜的導體上。注意，高壓測試線應選用絕緣性能好、耐高壓的專用線纜，以防止在試驗過程中發生漏電或擊穿。
3、限流電阻接入：在高壓輸出回路中接入限流電阻，其作用是限制試驗過程中的短路電流，防止電纜擊穿時對試驗設備造成損壞。限流電阻的阻值應根據電纜的額定電壓和試驗要求合理選擇。
4、調壓器連接：將調壓器的輸入端接到電源上，輸出端則與耐壓試驗儀的輸入端相連。調壓器的作用是調節試驗電壓的大小，以滿足不同電纜的試驗要求。
5、檢查與確認：在接線完成后，應仔細檢查所有接線是否牢固、正確，特別是高壓部分的接線更需謹慎。同時，確認試驗區域內無無關人員，并設置明顯的警示標志。
三、試驗操作
在接線無誤后，即可開始進行電纜耐壓試驗。試驗過程中，應緩慢升高電壓，并密切觀察電纜的絕緣情況和試驗設備的運行狀態。一旦發現異常，應立即降壓并切斷電源，以免造成更大的損失。
四、試驗結束處理
試驗結束后，應首先通過放電棒對電纜進行充分放電，以消除殘余電荷。然后，拆除所有試驗接線，并將試驗設備恢復至原始狀態。最后，對試驗數據進行記錄和分析，以評估電纜的絕緣性能和耐受電壓的能力。
電纜耐壓試驗的接線方法涉及多個環節和注意事項。只有嚴格按照規范操作，才能確保試驗的準確性和安全性。
