一、用途及特點：

    SGJB-1A型繼電保護試驗箱是我公司2000年開發的又一新型繼電保護試驗設備，該設備在主體不變的情況下，重量公為10公斤，采用不銹鋼或塑鋁機箱，美觀牢固，減震性能良好。采用雙碳刷調壓器（即雙面調調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。

二、工作原理

2.1原理說明

儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

2.1.1主回路原理

輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。

2.1.2輔回路

與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。

2.1.3測量回路

由大旋鈕調節的主回路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。其中“0-500mA”擋包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。

2.1.4時間測量

設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。

2.1.5聲光提示

電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。

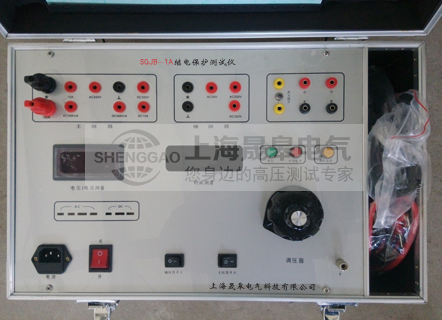

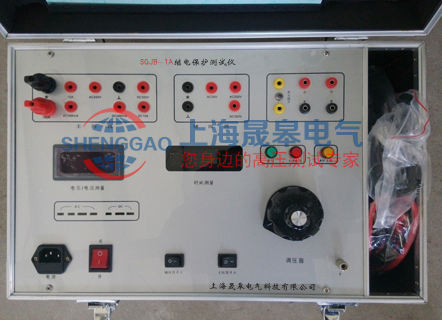

三、產品圖片

附件清單

技術參數：

1、輸入電源：AC220V±10％  50Hz

2、標稱容量：0.75KVA（可根據要求增加或減小容量）

3、輸出：

     主回路：AC         0-250V  （3A）

   （大旋鈕調節）      0-500mA  （15V）  串電阻

                                 0-10A   （15V）  串電阻

                                 0-100A   （10A）

                   DC         0-350V  （3A）

                                 0-500mA   （15V）  串電阻

                                 0-10A   （15V）

     輔回路  AC              0-20V（1A）

   （小旋鈕調節）   AC 0-250V（1A）

                 DC              0-350V（1A）

4、測量范圍：

測電壓范圍：        0-500.0V（直測）

測交流電流范圍： 0-500mA（直測）

                 0-10.00A（傳感器輸入）

                 0-100.0A（傳感器輸入）

測直流電流范圍： 0-500.0mA（直流）

                 0-10.00A（分流器輸入）

測時間范圍：     0-999.999S（分辨率為1mS）

5、標準度：測量標準為0.5級

6、外形尺寸：272mm×172mm×262mm

7、重量：10kg

8、使用環境溫度：-20℃-45℃
