一、產品簡介：

    SGDN-II手持式三相電能表現場校驗儀是一種體積小、重量輕、簡便實用的計量校驗工具，可現場校驗電能表的誤差、檢查計量裝置的接線是否正確、檢測計量用電流互感器的變比和極性、測量用戶電能質量（包括電壓諧波、電流諧波、電壓平衡度、總諧波失真度等）；通過測試可判斷用戶是否有偷竊電的行為，計量精度是否滿足標準的要求，用戶是否對電網的質量造成諧波污染，功率因數是否達標，避免電力系統的損失。

    儀器配備了500A高精度鉗型互感器，能夠直接測量并診斷低壓電能計量裝置計量是否正常，兼?zhèn)溆秒姳O(jiān)察及相位伏安表功能，可在用電稽查、供電所、計量、調度、繼保等部門作為標準及檢查工具使用，并可實現多種測試儀器的功能；是一種性價比的設備。

二、主要特點：

1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。

2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。

3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。

4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。

5、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。

6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。

7、可采用光電、手動、脈沖等方式進行電能表校驗。

8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。

9、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。

11、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

12、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價

13、可選配條碼掃描器，對電表的條碼進行自動錄入。

14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。

15、具備萬年歷、時鐘功能，實時顯示日期及時間?？稍诂F(xiàn)場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。

16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好

17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

18、內置高性能鋰離子充電電池，可連續工作8小時以上。

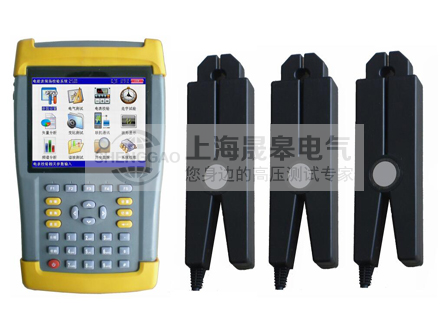

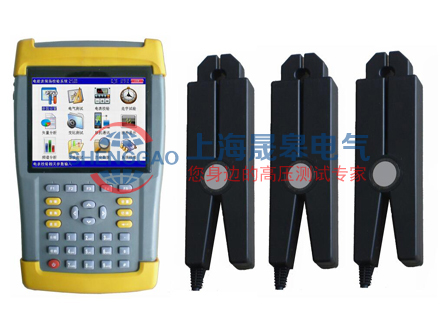

三、產品圖片

附件清單：

技術參數：

1、輸入電壓：AC50~450V；

2、電流量程：5A、500A、2000A（鉗表），5A（內置電流互感器）；

3、頻率范圍：45Hz ~65Hz，      準確度：±0.01Hz；

4、相位測量范圍：0°~360°，準確度：±0.1º；

5、電流、電壓、有功功率、有功電能準確度等級： 0.05或0.1（內置電流互感器），

   0.3或0.5（鉗型電流互感器）；

6、無功電能準確度等級：0.3 (內置電流互感器)；

7、輸入阻抗：電壓回路≥300kΩ，電流回路≤0.01Ω；

8、輸出標準電能常數：10000p/kw.h（5A），

  100 p/kw.h（500A）；

9、工作溫度：-20℃~+50℃；

10、24小時變差：≤0.02%

11、工作電源：內置高性能鋰離子充電電池；

12、整機功耗：小于3VA；

13、體積：250×160×60(mm)

14、重量：1.8Kg
