一、產品簡介：

    隨著我國國民經濟的蓬勃發展，用電量的逐年增多，電力負荷急劇加大，各種不同性質的用電負荷（特別是沖擊性和非線性負荷容量）的不斷增長，對電網的電能供電質量造成了很大的影響，突出表現為電網諧波含量增大、波形畸變嚴重、電壓波動與閃變和三相不平衡超出允許范圍等電能質量相關問題。

    為了解決以上的問題，首先要能對以上現象進行準確的測量與分析，基于這樣的需求我公司適時開發研制出SGD-B電能質量分析儀。這是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器配備高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便。采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

二、主要特點：

*儀器尺寸小、重量輕、攜帶方便；

*內置高性能鋰離子電池，可使儀器在無外接電源的情況下持續工作10小時，方便現場測試；

*多參數：可同時測量電壓、電流基波、2-64次諧波、相位、頻率、功率、功率因數等參數；

*可進行計量回路和保護裝置回路的矢量分析；

*可測量總諧波畸變率；

*可測量各相電壓、電流的短時閃變和長時閃變；

*可測量電壓平衡度；

*可顯示各相參量的實時波形，用于簡單的示波器功能；

*可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；

*內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上；

*5.7寸大屏幕彩色液晶屏顯示器，；

*諧波測量，按國標判別諧波是否超標，一目了然；

*配備了微型打印機，現場隨時可將測試結果打印出來；

*數據可以存儲U盤，以便歷史查詢。

*可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化規律，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可忽視的作用。

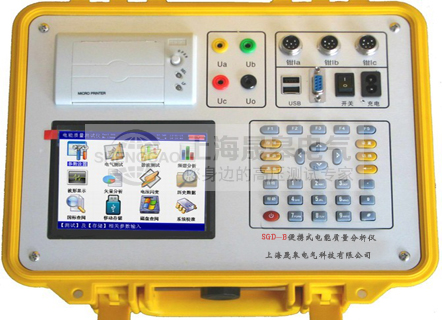

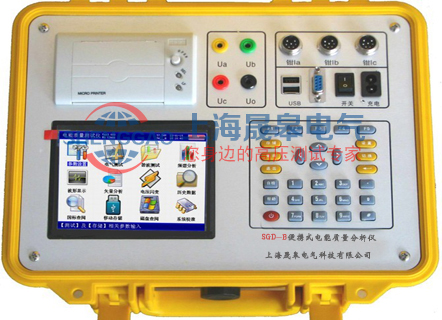

三、產品圖片

附件清單：

技術參數：

輸入特性

• 電壓測量范圍：0～200V～800V，自動切檔。
• 電流測量范圍

           鉗形互感器 （三種）： 5A/25A（標配）

                                               100A/500A（選配）

                                               400A/2000A（選配）

• 相角測量范圍：0~359.99°。
• 頻率測量范圍：45~65Hz。
• 電壓通道數：三通道（UA、UB、UC）。
• 電流通道數：三通道（IA、IB、IC）。
• 大諧波分析次數：63次。
• 1分鐘間隔大連續存儲周期：18個月。

準確度

1、電參量測量部分：

電壓：±0.2%

頻率：±0.01Hz

電流、功率：±0.5%

相位：±0.2°

2、電能質量部分：

基波電壓允許誤差≤0.5％F.S.

基波電流允許誤差: ≤1％F.S.

基波電壓和電流之間相位差的測量誤差：≤0.2°

諧波電壓含有率測量誤差：≤0.1％

諧波電流含有率測量誤差：≤0.2％

三相電壓不平衡度誤差：≤0.2％

電壓偏差誤差：≤0.2％

電壓變動誤差：≤0.2％

工作溫度：－10℃~ +40℃

充電電源：AC220V、頻率45Hz-55Hz

主機功耗：≤3VA

電池大工作時間：≤10小時

絕緣：電壓、電流輸入端對機殼的絕緣電阻≤100MΩ。

          工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

體積：320mm×240mm×130mm

重量：2.0Kg
