一、技術特點

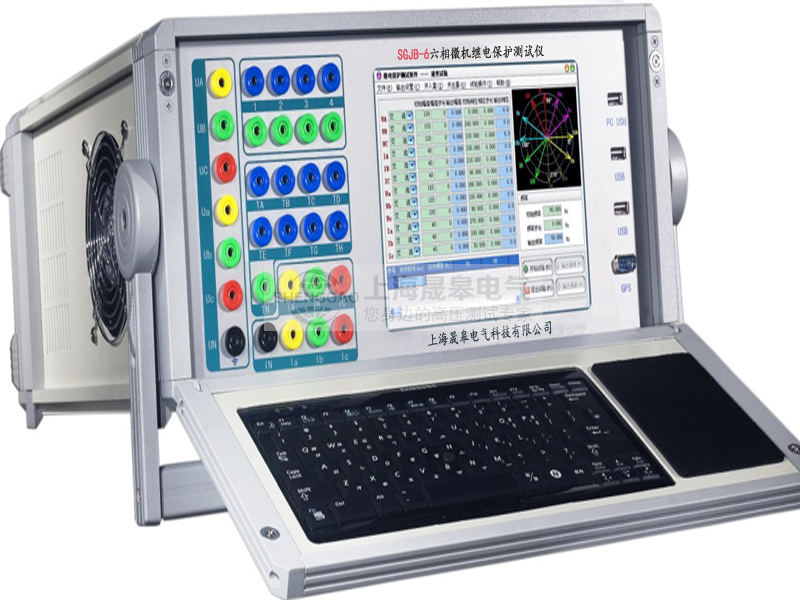

微機型繼電保護測試儀其主要特點表現為：

1. 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
2. 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
3. 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
4. 配備有外接USB接口，可以方便地進行數據存取和軟件維護。
5. 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
6. 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
7. 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
8. 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到大時，波形仍能保證不失真、不削峰。
9. 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
10. 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
11. 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
12. 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

二、硬件結構

1、高性能工業控制計算機

       本裝置采用高性能工控機作為控制微機，直接運行Window XP操作系統，裝置面板帶有大尺寸真彩色TFT顯示器、內嵌式工業鍵盤，裝置前面板設有多個USB口可方便地進行數據存取、數據通信和進行軟件升級等。

       試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便，操作控制由工業鍵盤進行，操作簡單方便，只需簡單的計算機知識，極易掌握。

2、數字信號處理器微機

       裝置采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現移相、諧波疊加，高頻率時亦可保證高的精度。

3、D/A轉換和低通濾波

       采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度，由于D/A分辨力高和波形點數高，D/A轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題，

4、電壓、電流放大器

       相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

       功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流或開路，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件，時間到，軟件自動關閉功率輸出并給出告警指示。

附件清單

技術參數

交流電流源

• 六相共用中性點的電流源，電流上升下降時間 ＜100μs

• 大輸出功率：300VA/相

• 輸出準確度：

• 分辨力：

• 單相連續輸出時間：

交流電壓源

• 六相共用中性點的電壓源，電流上升下降時間 ＜100μs

• 大輸出功率：≥75VA/相

• 輸出準確度：

• 分辨力：

直流電流源

• 單相輸出范圍：-10A～+10A或0～20A

• 大輸出功率：200VA/相

• 輸出準確度：

• 分辨力：5mA

直流電壓源

• 直流電壓輸出范圍：-150V～+150V或0～300V

• 大輸出功率：≥100VA

• 輸出準確度：

• 分辨力：

交流電壓、電流源角度

• 相角范圍：0°～ 360°

• 準確度：±0.3°

• 分辨力：0.1°

交流電壓、電流源頻率

• 頻率范圍：10～1000Hz

• 輸出準確度：

• 分辨力：0.001 Hz

• 能疊加2～20次任意幅值的諧波及直流

計時精度

開入量

• 8路獨立開關接點輸入，自動識別有源接點的極性

• 兼容空接點與15V～250V有源接點

開出量

• 4對可編程開關空接點輸出

• 接點容量：250VDC，0.5A 或 250VAC，0.5A

同步性

電壓電流同步性 ≤50μS

供電電源

• 交流輸入電壓

額定值：220V ± 10%

基準值：220V ± 2%

• 交流供電頻率：

額定值：50Hz ± 10%

基準值：50Hz ± 2%

使用環境條件

• 環境溫度：－10℃～+40℃

• 相對濕度：≤90%

• 大氣壓強：80～110kPa
