簡介

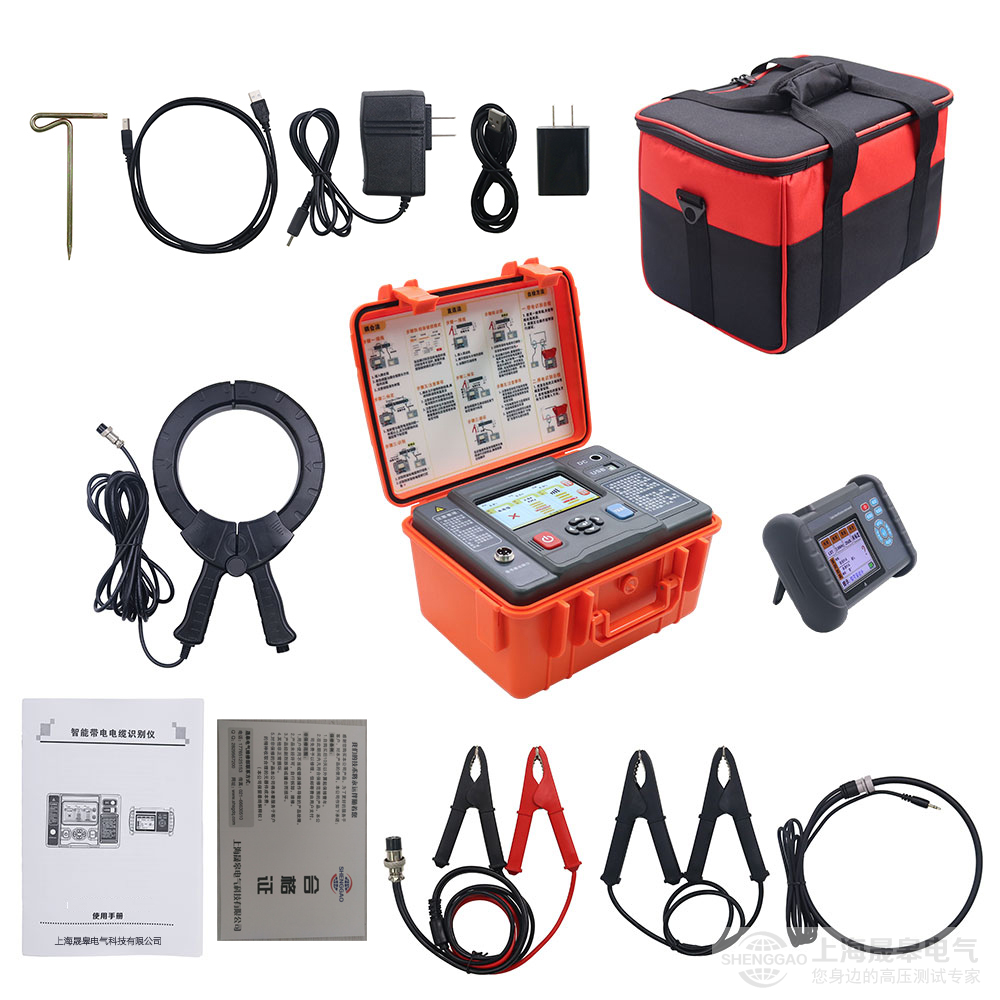

       SGDS20 智能型帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別功能儀表由發射機、發射電流鉗/發射直連測試夾、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在接收機預先標定20條電纜，再到遠端識別，大大節省工程人員往返操作時間，提高作業效率。

       發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大容量可充電鋰電池，自動阻抗匹配，全自動保護。主機采用5.0寸電容觸摸LCD實時顯示輸出電壓、輸出電流、回路阻抗（直連法），采用智能人機交互界面設計，支持觸摸手勢操作，具有方便易用、操作流暢、提高操作效率等特點。

       帶電電纜識別：又名耦合法識別采用卡鉗耦合輸出復合脈寬頻率信號，發射機共有六種頻率可選，分別：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，通過發射鉗耦合到目標電纜上（10kV三芯帶鎧電纜或單芯電纜），給電纜線鎧裝或線芯耦合復合脈寬頻率信號信號，該復合脈寬頻率信號在目標電纜周圍產生電磁場，接收機使用柔性電流鉗檢測和識別；因復合脈寬頻率信號有方向性，所以檢測也具有方向性。

       請注意：若單芯電纜負荷電流大于40A，耦合夾鉗會因磁飽和導致復合脈寬頻率信號無法耦合到電纜上，此時不能使用耦合方式加載信號，若需要識別負荷電流大于40A的中低壓（低于400V）帶電電纜，可用中低壓直連專用線，電纜負荷電流100A下也可準確識別。

       停電電纜識別：又名直連法識別，采用直連輸出復合脈寬頻率信號，發射機共有六種頻率可選，分別：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，給電纜線芯注入復合脈寬頻率信號，該復合脈寬頻率信號在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

       接收機：為手持設備，內置高速微處理器，接收機采用硬件濾波+DSP數字濾波算法雙重濾波處理，具有很好的濾波性能，并采用先進的FHD算法能過濾干擾頻率并對發射機的復合編碼電流信號進行提取并解碼，結合科學嚴謹?shù)臉硕ㄒ?guī)則，大大降低現場人員使用要求，液晶直接顯示正確檢測結果，電纜識別成功打√，一目了然，方便易用，可以同時標定20條電纜，不用重復標定，提高工作效率。

技術規格

1、發射機技術規格

2、接收機技術規格

一、服務宗旨：
快速，果斷，準確，周到，。

二、服務目標：
服務質量贏得用戶的滿意。

三、服務項目：
1、售前服務
 （1）提供的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
 （2）提供產品參數等資料。
 （3）提供合理報價。一小時內為用戶提供規范的產品報價表。
2、售中服務
 （1）采用《工業品買賣合同》與您簽訂合同和技術協議。
 （2）自覺遵守合同法的規定，確保合同及技術協議順利履行。
 （3）產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的出廠檢測數據試驗報告。
 （4）嚴格按照合同為您提供產品，及時采用合適運輸方式，確保您收到貨物完好無缺。
 （5）積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。
 （6）按合同的規定為您提供送檢、安裝、調試及培訓等服務。
3、售后服務
 （1）我們將結合實際情況，按照客戶的要求提供相關的技術培訓和技術資料。
 （2）產品三年免費保修，終生維護，有合同約定的按合同約定。
 （3）我們保證在30分鐘內進行電話指導，由您自行排除設備的簡單故障。
 （4）我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級。
