性能特點簡介

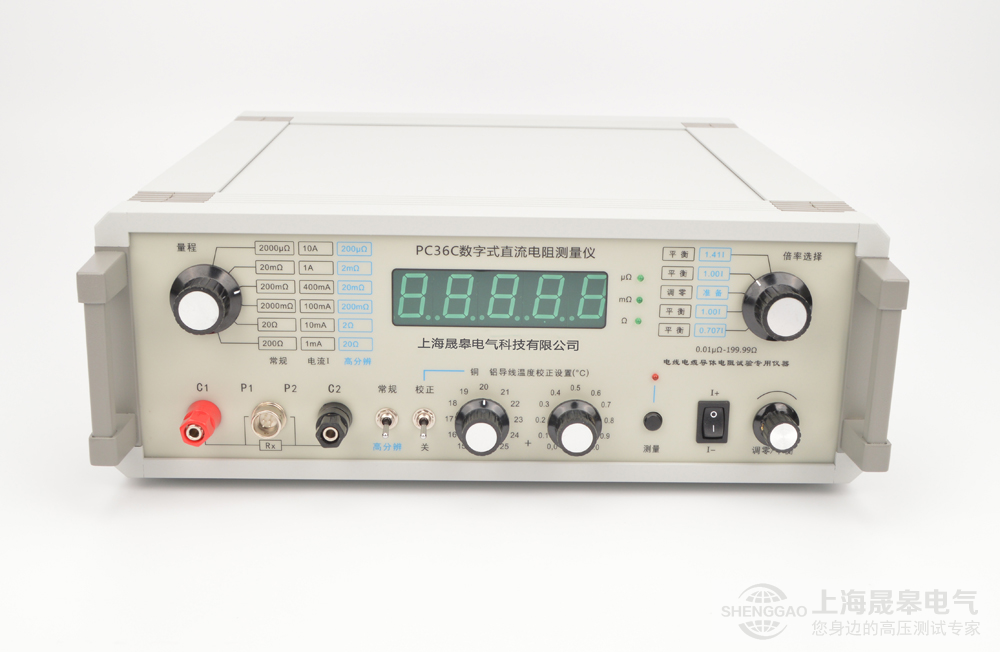

PC36系列直流電阻測試儀是電線電纜導體直流電阻測量的儀表，儀表的技術性能滿足GB/T3048.4電線電纜電性能試驗方法導體直流電阻試驗中對測量設備的各項技術要求，測量快速、準確、讀數穩定、使用方便。是QJ57、QJ36電橋的更新?lián)Q代產品，與同類數字式微歐計相比，本儀表有以下特點：

1、較高的測量靈敏度與分辨力。PC36A及PC36C設200μΩ檔，該量程的分辨力為0.01μΩ(10-8Ω)，比現有的數字式微歐計的分辨力提高了10倍。本儀器采用技術研制的高靈敏、低噪聲的納伏放大器，其電壓靈敏度為100nV ( 0.1μV )，該項指標己經達到了6.1/2位數字電壓表的技術水平。儀器在“高分辨”測量狀態（低測量電流、高靈敏度）具有穩定的測量靈敏度與分辨力，用10A電流測100mm2 截面1米銅線，有5位有效讀數，測1000mm2 截面1米銅線，也有4位有效讀數，比現有的數字式低阻表提高了一個數量級，適用于超大截面導線與超小截面微細導線的測量。

2、多電流測量功能。本儀器的各個量程設置了不同的測量電流可供選擇，并在儀表面板上標明。該性能克服了目前數字電阻儀表及某些電橋（如QJ57）測量電流不能調節，而且在某些檔位電流偏大引起被測導體發熱的缺陷。

3、倍率電流測量功能。為了方便用戶實施GB/T3048.4第5.6條中用比例為l:1.41的兩個測量電流分別測試樣電阻值，以判定是否發生溫升超標的方法，本儀表設置有比例為0.707 : 1.00 : 1.41 三檔電流可供切換，避免了為了降低測量電流而改變量程檔位，造成測量精度及分辨力的損失。

4、外部熱電勢平衡功能。為了降低電位端的外部接觸電勢與熱電勢對測量結果的影響，本儀表設置了外部電勢平衡調節裝置，該方法是GB/T3048.2電線電纜電性能試驗方法金屬導體材料電阻率試驗第6.5.3 中推薦的方法之一。

5、反向電流測量功能。根據GB/T 3048.5第5.5條規定，當試樣電阻小于0.1Ω時，應將電流反向再測一次，然后取算術平均值。在電橋法中，該功能是通過切換外部換向閘刀實現的，而通常數字式微歐計是不容許電流反向的，無法實現標準要求的操作。本儀器中采用特殊設計的雙向電流保護電路，允許進行反向電流測量，并在儀器內部設置了大功率換向繼電器，通過面板開關實施電流換向操作，操作簡捷、使用方便。

6、銅、鋁導線溫度校正功能。當試驗環境溫度在15—25 ℃ 范圍內，通過設定PC36C或PC36D的溫度校正開關，儀表將被測銅線或鋁線的電阻值根據GB/T3048.4推薦的公式自動換算到該導線在基準溫度20℃時的電阻值。

7、本系列產品采用鋁合金箱，堅固美觀。儀器內部采用進口集成電路并進行精選，標準電阻采用精密錳銅材料并經過特殊的老化工藝制成，具有相當?shù)偷臏囟认禂?shù)，可以確保測量的準確度與長期穩定性。

隨同每臺儀器提供下列技術文件與附件：

合格證保修卡      1份
使用說明書         1份
出廠檢測報告      1份
電源線                1根
測量導線             1付

產品規格與基本參數

本系列產品共有四種規格：PC36A，PC36B，PC36C和PC36D，它們的基本參數如表1所示，用戶可以根據自己的需要選用。

表1　　產品規格與基本參數

技術要求

1、儀器使用環境條件

1）環境溫度：15－25 ℃

2）相對濕度：不大于85﹪ RH

3）電源：220V 允許波動10﹪, 50Hz ±2Hz

4）除地磁場外，無電脈沖電火花等電磁場

2、基本誤差　

1）標準條件：標準條件主要規定為環境溫度：20±2 ℃，相對濕度：45～75％，供電電壓220±2.2V，供電頻率50±0.5 Hz。校準和檢驗應在標準條件下進行。

2）基本誤差　儀表各量程的基本誤差見表2

表2  基本誤差

其中Rx：儀表讀數值（電阻示值）      Rm：所測量程滿度值

3、準確度等級：儀表各量程的準確度等級及允許誤差見表3

表3  準確度等級及允許誤差

4、 額定電流  儀表量程各檔位測量電流標稱值見表

表4　額定電流

5、 雙向電流測量

在平衡了測量回路的熱電勢偏差后．儀表在正向電流下的測結果與反向電流下的測量結果的相差值，不超過儀表基本誤差的1/2。

6、 銅鋁導線溫度校正

1） 溫度校正范圍：環境溫度設定值15.0-25.0℃，步進值0.1℃ 。

2） 溫度校正特性：當被測電阻的材質為銅或鋁時．溫度校正系數Kt符合下列公式：

其中：t 為環境溫度

3） 儀表溫度校正示值     R20=Kt×Rt
其中R20為 20℃時的電阻值   Rt為環境溫度為t時的電阻值

7、絕緣電阻

電源輸入端與機殼接地端及儀表測量端之間的絕緣電阻應不小于20MΩ

8、工頻耐壓　　

電源輸入端與機殼應能承受工頻實際正弦交流電壓1.5kV 歷時1min試驗，無擊穿或飛弧現象。

9、外形尺寸：354（寬）×136(高)×425（深）

10、重量：約10kg
