產品概述:

該裝置主要針對10kV～110KV電纜、開關、絕緣子的交流耐壓試驗設計制造。電抗器采用多只獨立設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足向10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

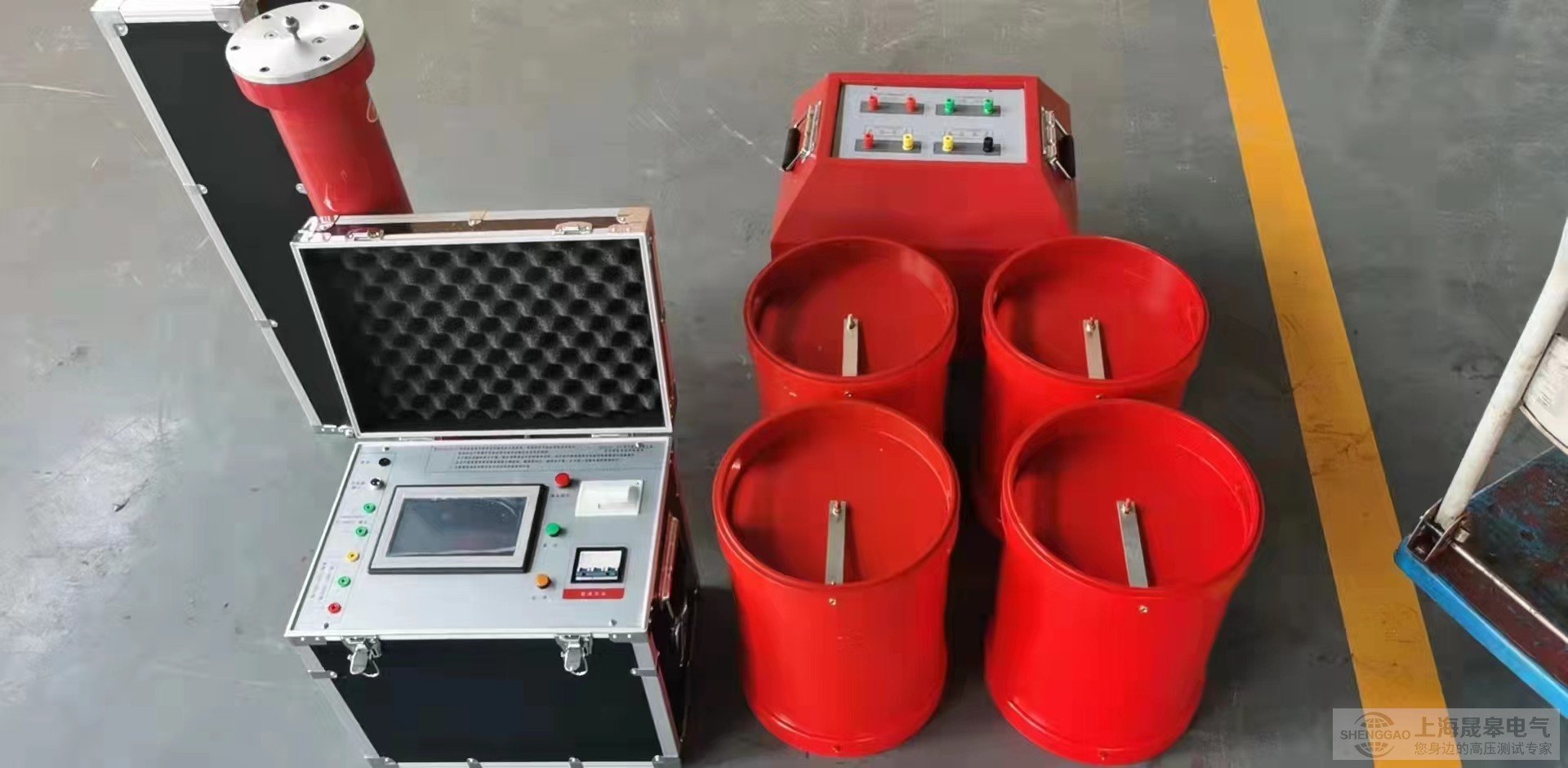

該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。



串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激勵電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10～1/30。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。



主要功能及其技術特點：

1，裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2，整套裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，“全自動模式、手動模式、自動調諧手動升壓模式，”方便用戶根據現場情況靈活選擇，提高試驗效率。

4、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。



第二章 　主要技術參數

1．輸出電壓波形畸變率：<1.0％；

2. 允許連續工作時間：額定條件下一次性連續工作60分鐘；

3．裝置自身品質因數：Q:30～80；

4．電纜和電機試驗時滿負荷下品質因數：Q>40（與負載相關）；

5．主變試驗時滿負荷下品質因數：Q>30（與負載相關）；

6．輸入電源：三相380V或單相220V，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗；

7．頻率輸出調節范圍：30Hz～300Hz；

8．系統測量精度：1.5％；

9．裝置具有過壓、過流、閃絡保護等保護功能。



（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防性試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)



1.2 性能特點：

1.2.1放置方式:變頻電源的放置為縱向或橫向,特別適合現場操作及觀察。

1.2.2防震保護:內外部具備特殊減震橡膠支撐腳和保護鋁箱,可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性。

1.2.3參數顯示：觸摸大屏幕液晶界面顯示系統。

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性。

1.2.4參數設置：大屏幕觸摸液晶屏直接完成各種參數的設置,同時具有實時語音導航提示?？蓪ζ鹗碱l率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇。

1.2.5試驗模式：大屏幕觸摸液晶屏操作，同時具有實時語音導航提示，系統有

全自動、半自動、手動及調試程序四種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算等功能。

1.2.6 保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。

1.2.7數據存儲功能：試驗結果保存、打印、上傳、回查等。

a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存999次試驗記錄。

b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上，并將數據輸出打印。

1.2.8自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1%。

1.2.9 調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在調諧效率與調諧精準度之間取得優化平衡。

頻率調節分為粗調和細調，并可自動尋找試驗諧振點保證諧振頻率在整個試驗過程中不發生漂移。



3.1 性能特點

3.2.1 冷卻方式：環氧樹脂澆注式結構，絕緣耐熱等級為B級。

3.2.3 高、低壓繞組及鐵芯間均設靜電屏蔽層，既作為勵磁變壓器，又是隔離變壓器，內置過壓保護，防止擊穿反擊。



4.1 技術參數

4.1.1工作頻率：20～400Hz

4.1.2介損值：在20℃、0.4～0.5UN下介損值：≤0.0025

4.1.3額定電壓:根據客戶要求定制

4.1.4分壓比誤差：有效值時≤0.5%，峰值時≤1%

4.1.5準確度：在30～300H內分壓比無偏差

本套試驗設備詳細配置：

4.2 性能特點

4.2.1 額定條件下可連續運行：60min

4.2.2 在20～300Hz范圍內，其精度和穩定度保持要求不變。

4.2.3 在20℃、0.4～0.5UN下介損值：≤0.0025

4.2.4 分壓比誤差：在30～300H內分壓比無偏差

4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在20～300H內分壓比不變。

4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。



第三章 　設備應用

（一）交聯乙烯電纜的交流耐壓

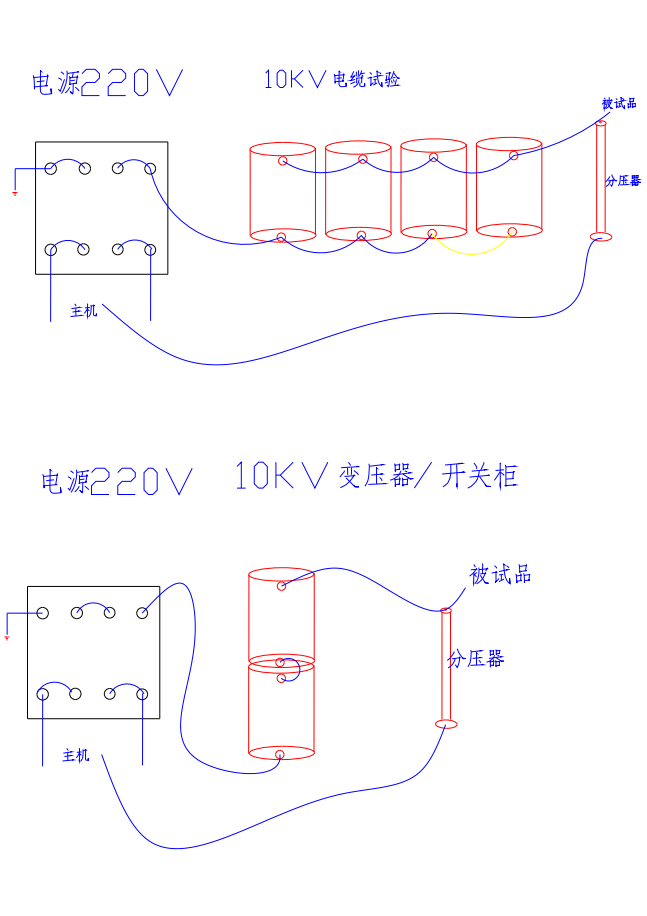

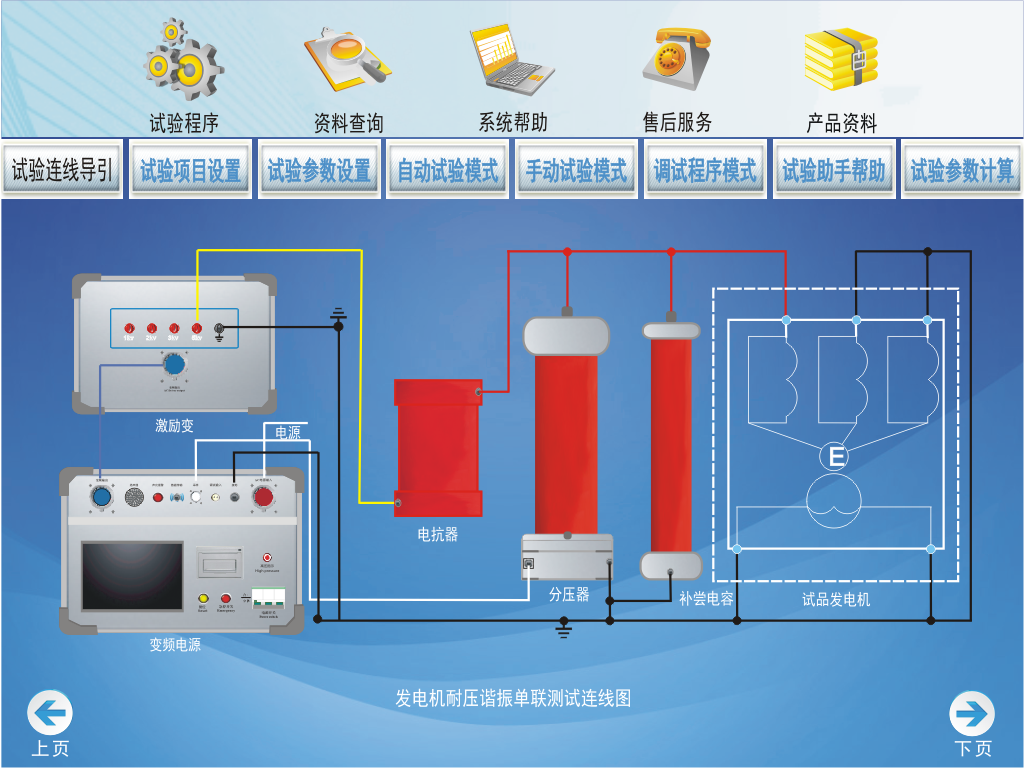

（二）火力發電機的交流耐壓試驗



第四章　變頻電源詳細使用介紹

4.1.設備基本說明

4.1.1.電源：

將380V的三根火線接A.B.C三相連接或將220V直接與調頻電源的A相C相連接。

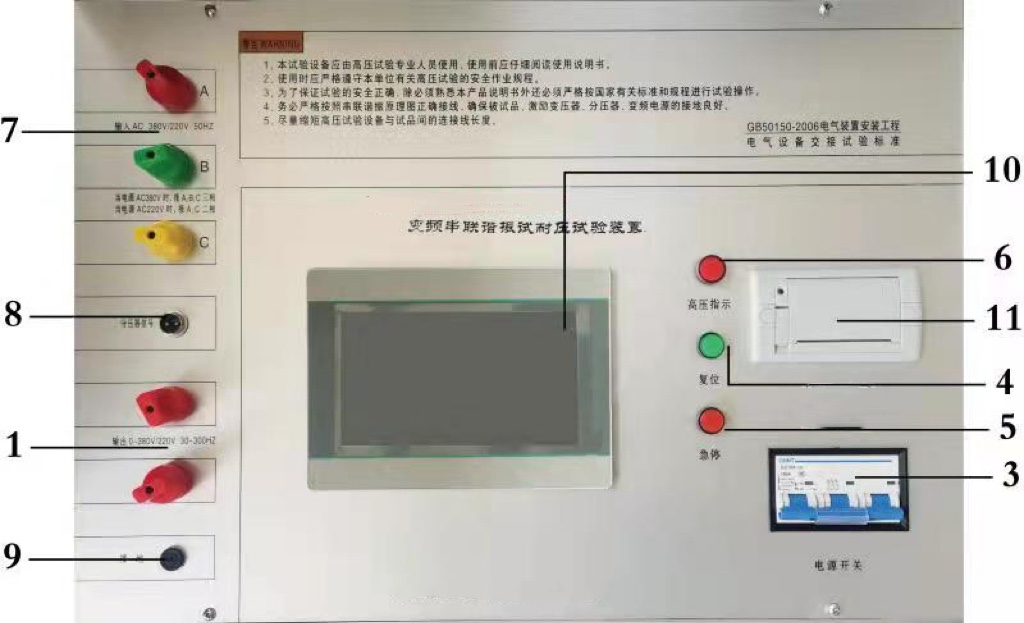

操作面板說明:

1. 變頻輸出          2.USB接口           3.開關       4.復位按鈕

5.急停按鍵           6.運行指示燈        7.AC電源輸入            8.分壓器接口

9.接地線      10.觸摸顯示屏         11.打印機

AC電源輸入：負責變頻電源部分的電源供給，電源接入,三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，接A,B,C三相,可做額定負載試驗；當電源為220V時，接A,C二相,只可做1/2負載試驗。

調試輸入：用于連接被試品，從而運行調試程序。

接地：用于系統安全接地。

觸摸顯示屏：用于系統參數的設置輸入，及各參數、波形、菜單等的顯示。

變頻輸出：變頻電源輸出至激勵變壓器輸入。

運行指示：變頻電源啟動指示。

復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。

急停開關：發生緊急情況的應急中斷按鍵。

4.1.3.接通電源

變頻電源操作箱在上電后合上“電源空開”，液晶屏點亮顯示。

注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。

當風扇經常性的不啟動時，建議立即與廠家聯系。

當設備出現不可恢復性故障時，請不要自行拆卸儀器。

4.2.0. 觸摸屏顯示器：

變頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

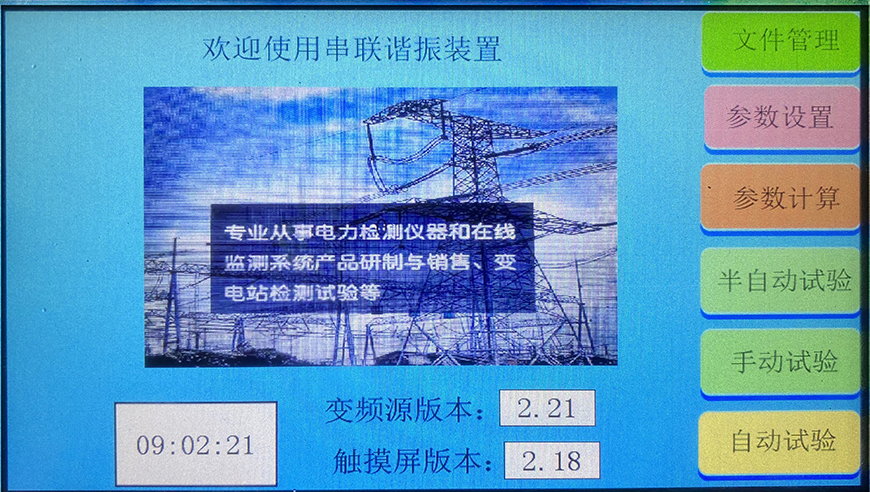

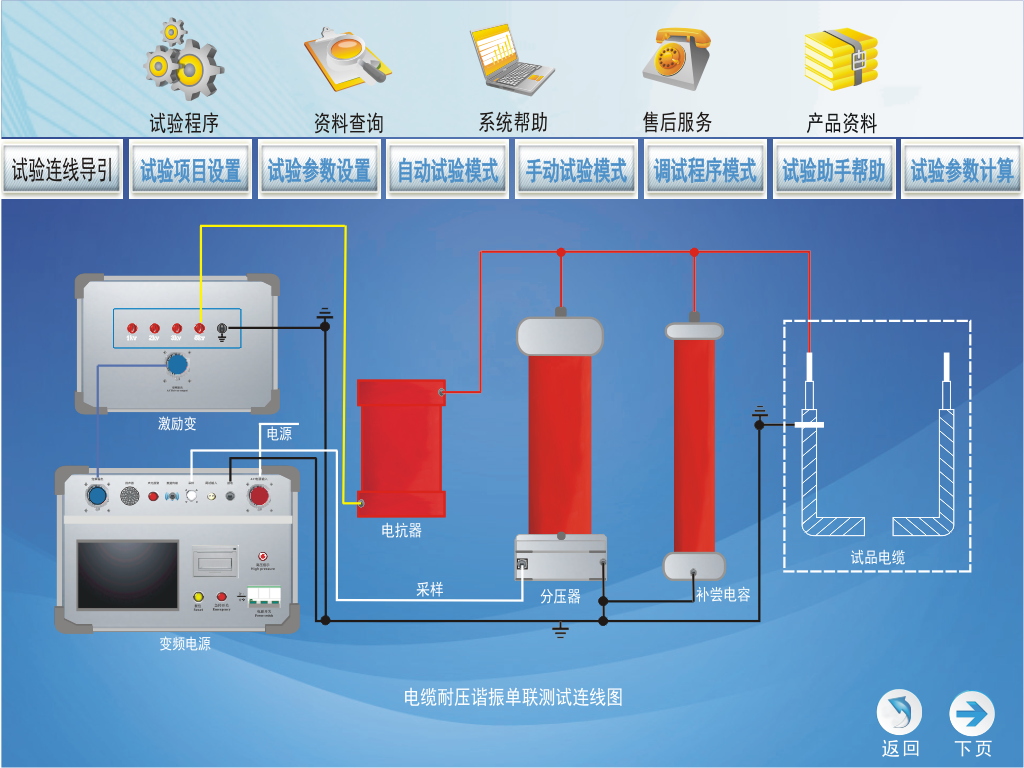

4.2.1.開機后，顯示界面如圖1所示。

4.2.2.試驗參數設置：在每次試驗前必須正確設置當次試驗的各種參數。

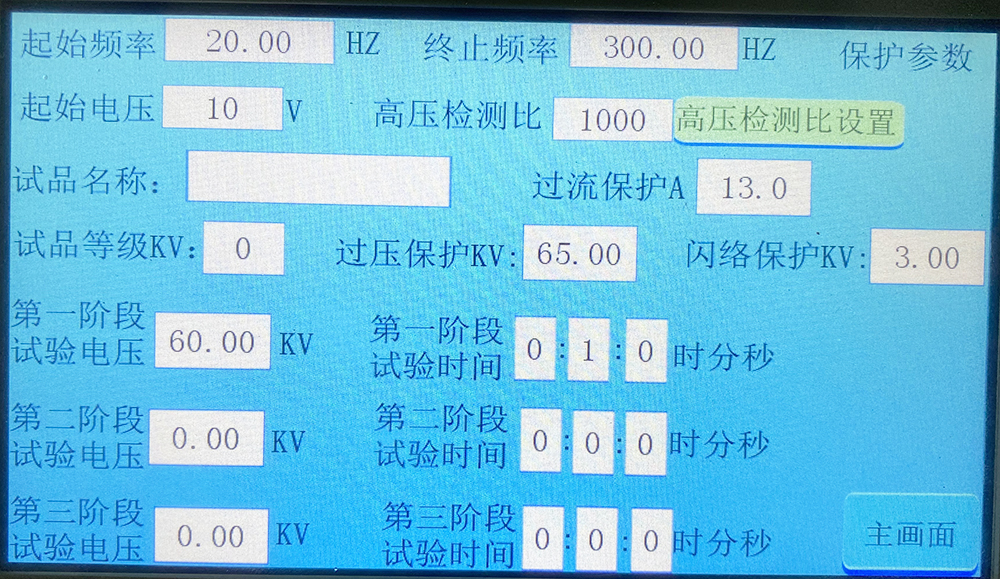

點擊“參數設置”后，顯示界面如圖2所示。

選擇自動調諧時的啟動頻率，下限頻率高為20Hz，上限頻率低為300Hz。

選擇自動調諧時的結尾頻率，下限頻率高為20Hz，上限頻率低為300Hz。1．設置"起始頻率"不可高于"終止頻率"。

2.當次試驗時建議采用30Hz～300Hz進行掃描。

3.當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。

設置調諧時輸入電壓的初始值。< >Q值較低的試品如發電機、電動機、架空母線，初始值設定為50～70V；< > Q值較高的試品如電力電纜、變壓器、GIS等，初始值設定為20～50V。< >設置試驗電壓的階段值。< >設置階段試驗電壓的耐壓時間。< >設置試驗電壓的第二階段值。< >設置第二階段試驗電壓的耐壓時間。< >設置試驗電壓的第三階段值。< >設置第三階段試驗電壓的耐壓時間。我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低2％Ue。

設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。< >設置低壓輸出電流的高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。

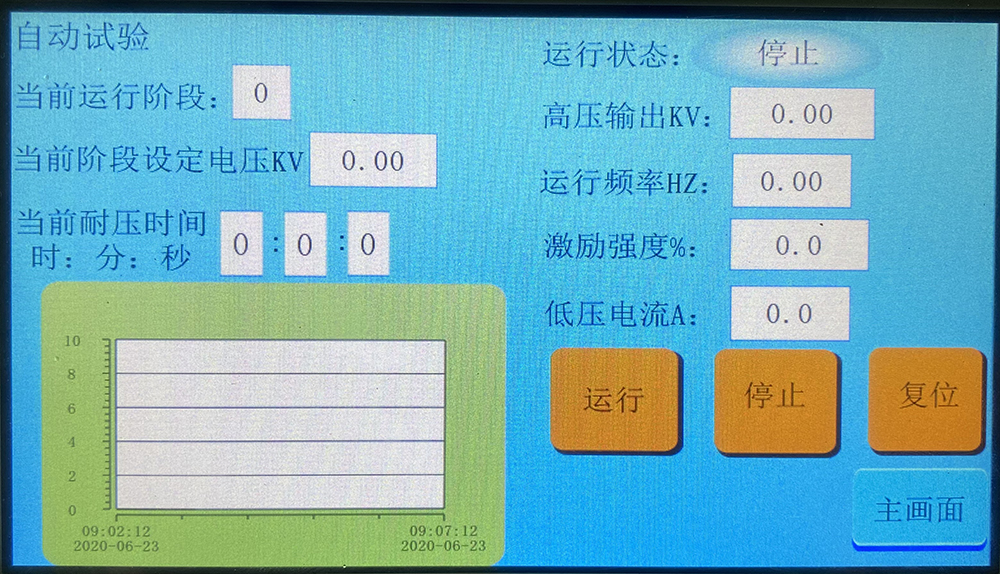

設置擊穿電壓的誤差值,且當閃絡后變頻電源須重新啟動< >設置完參數后按主畫面。< >“試驗參數設置”完時，點擊確定進入“自動試驗模式”界面，顯示界面如圖3所示。

如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0。

電容分壓器的變比值，如分壓器變比為1200：1，“分壓器變比”設置為1200；（一般出廠已設置好）

設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。< >設置低壓輸出電流的高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。

設置擊穿電壓的誤差值,且當閃絡后變頻電源須重新啟動< >設置完參數后按主畫面。< >“試驗參數設置”完時，點擊確定進入“自動試驗模式”界面，顯示界面如圖3所示。

點擊“運行”，系統自動尋找諧振點，右上角提示“正在調諧，如有異常情況，請點擊“降壓停機或緊急停機”；

找到諧振點后，系統自動升壓，右上角提示“正在調壓，如有異常情況，請點擊“降壓停機或緊急停機”；

當電壓升到試驗的耐壓值時，系統自動耐壓計時，左下角提示“正在計時，如有異常情況，請點擊“降壓停機或緊急停機”；

當時間到設置時的耐壓時間時，系統自動降壓，右上角提示“正在降壓，如有異常情況，請點擊“降壓停機或緊急停機”；

當電壓降壓至0時，左下角提示“試驗完成”并請保存數據，如想查詢試驗記錄，請點擊“文件管理”；并在對應頁面中進行試驗數據的打印或備份等的操作。

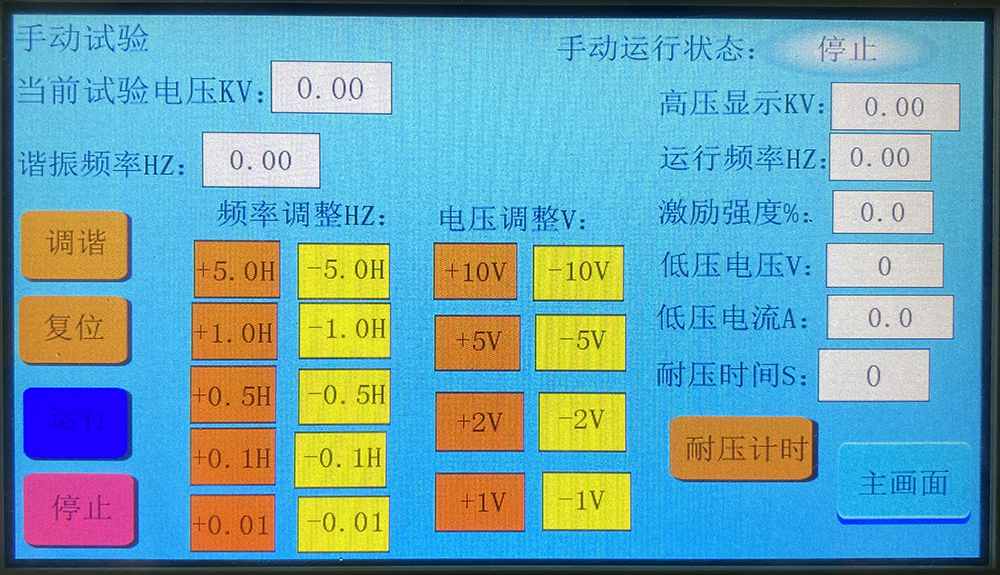

當“試驗參數”設置完時，點擊“手動試驗”，進入“手動試驗”界面，顯示界面如圖4所示。



點擊“調諧”，如想自動找諧振點，點擊“自動調諧”，系統自動尋找諧振點，待找到諧振點后點擊“升電壓”或“降電壓”待電壓升到設定值后點擊“開始計時”直至試驗完成，波形圖中紅色代表電壓曲線，綠色代表頻率曲線。

當電壓升到設置時的耐壓值，點擊“開始計時”，系統計時開始。

當“耐壓時間”到時，系統會自動降壓。

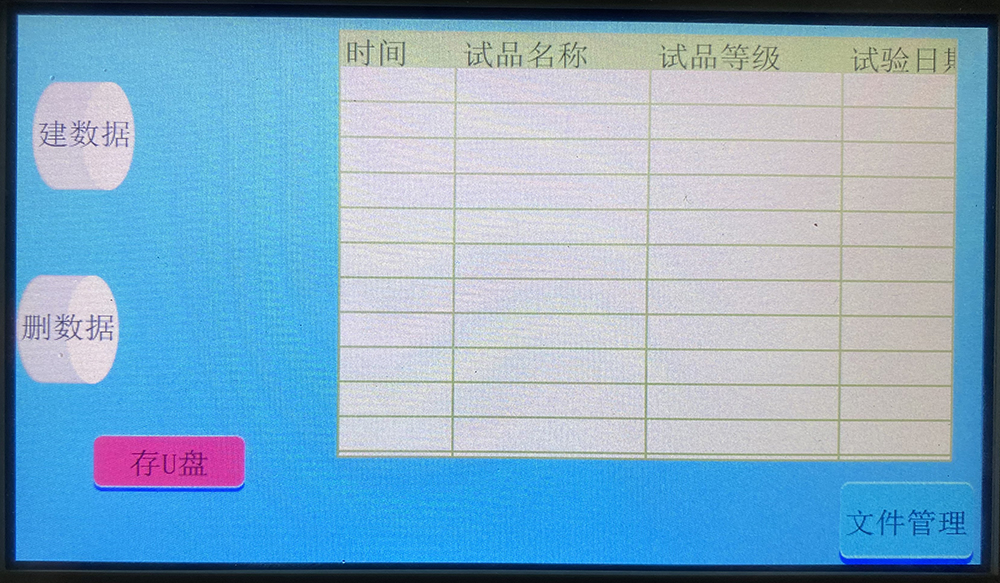

當電壓降壓為0時，試驗完成，請點擊保存數據如想查詢試驗記錄，請點擊“資料查詢”；并在對應頁面中進行試驗數據的打印或備份等的操作。

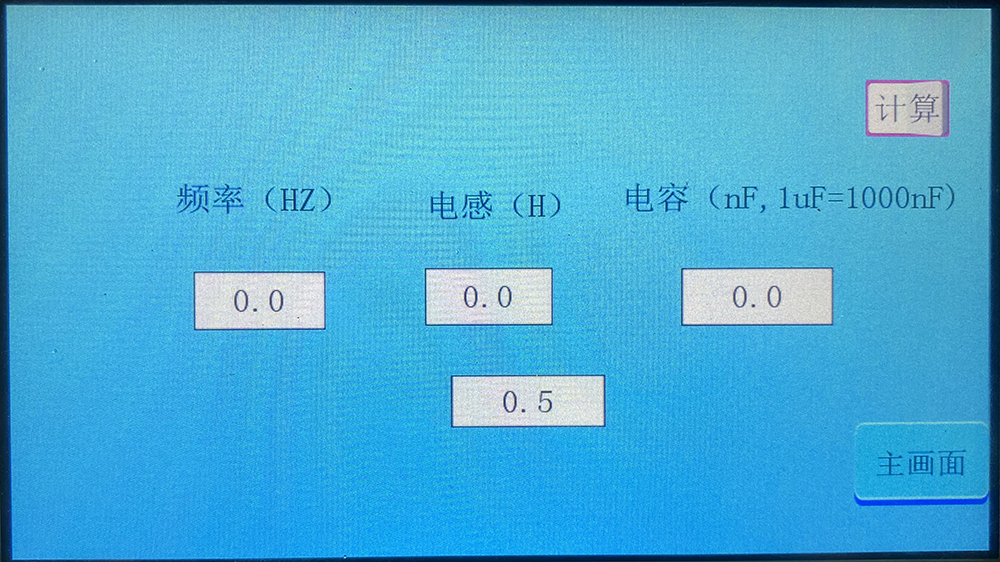

     參數計算：在已知2個參數的情況下可以計算電感，電容，頻率的參數，點擊“參數計算”，顯示界面如圖6所示。



第五章　常見故障排除

5.1通用注意事項

1.本試驗設備應由高壓試驗人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

3.為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按有關標準和規程進行試驗操作。

4.各聯接線不能接錯，否則可導致試驗裝置損壞

5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。



5.2常見故障原因及排除

1.風扇不能啟動：

1）急停、故障保護、失諧保護后，沒有按“故障復位”；

2）內部溫度過高，功率元件熱保護；

排除方法：關斷儀器電源，將儀器靜置5分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。

如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！

2.自動調諧不能完成，找不到諧振點：

現象：調諧曲線是一條直線，調諧完成后儀器提示沒有諧振點

原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

1）檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值兩組A1X1和A2X2;高壓繞組阻值每個輸出端對高壓尾）

3）檢查每一只電抗器的通斷；(每個繞組阻值)

4）檢查分壓器的信號線的通斷；（電容量）

5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！

3 不能升壓到試驗電壓現象：

1）調諧曲線是一條直線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

2）試品損耗較高，系統Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線

排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5） 一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。

如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！

第六章 相關資料

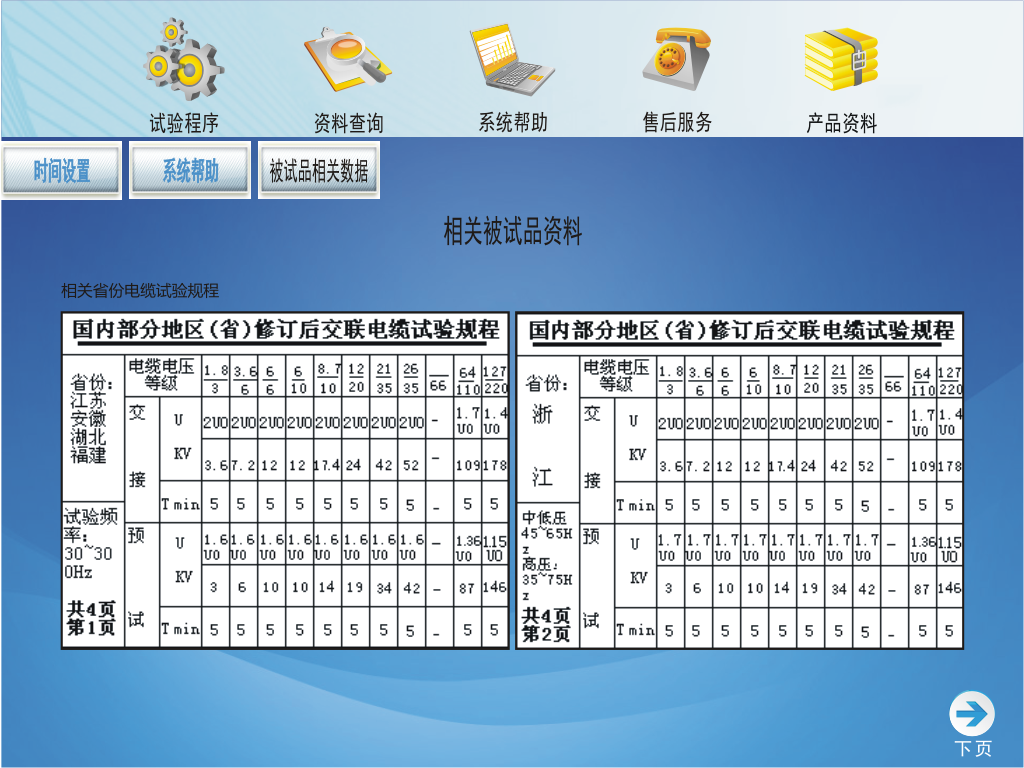

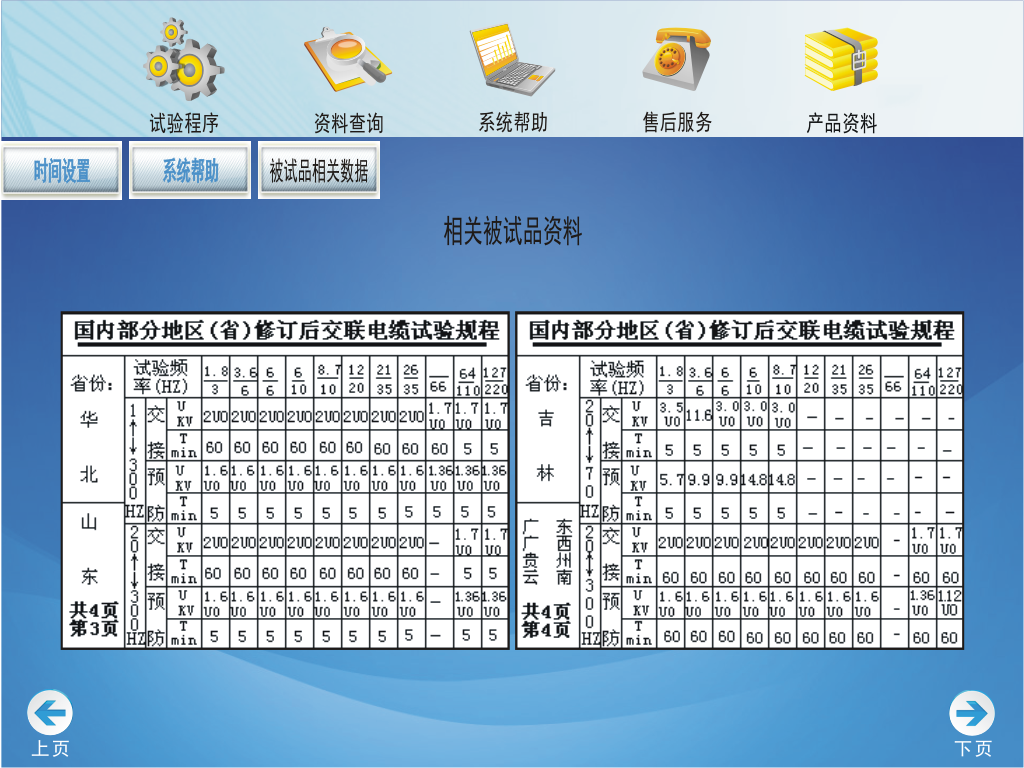

6.1相關省份電纜試驗規程

6.2諧振裝置容量選擇

試驗電流： I=2πfCU×10-3 (A)

頻率的選擇(HZ)

1、發電機―――50HZ，取50HZ

2、變壓器―――30～300HZ，取50HZ

3、GIS、開關、母線―――30～300HZ，

4、電力電纜：30～300HZ，

電壓的選擇(kV)    按照規程要求，確定高試驗電壓。

電容量的選擇  根據被試品大電容量確定

裝置大容量：P=UI×1.25 (kVA)

6.3系統的成套性
