主要特點

• 測量時無需放線，降低現場測量的勞動強度。
• 電壓輸出為高精度數控直流源，具有測量范圍寬、輸出電流大、紋波干擾極小的特點。
• LCD同時顯示電壓值、實測電流值及電阻，便于操作及進行誤差分析。
• 內部電路選用高精度元器件，采用PID算法進行電流調整。
• 測量準確，所測值可認為是實際桿塔阻值。
• 測量?jī)x內部設置測量數據存儲、查看功能
• 外殼采用特殊材料，機械強度高，具有一定抗振防摔能力。

測量?jī)x原理

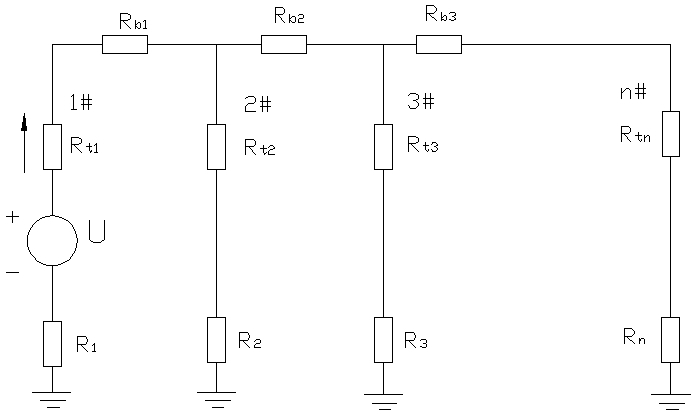

本儀器適用于測量避雷線直接接地的輸電線路桿塔接地電阻，其測量原理如圖2所示。桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量?jī)x內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。

 Rb1、Rb2、Rb3、…—各檔避雷線的電阻（包括接觸電阻）；Rt1、Rt2、Rt3、…—各基桿塔的電阻（包括接觸電阻）；

圖2 桿塔接地電阻測量?jī)x測量桿塔接地電阻原理圖

例如欲測1#桿塔接地電阻R1，首先解開該桿塔與地網所有的連接線，并將所有接地引下線并聯，然后將測量?jī)x串聯接入1#桿塔接地引下線中（即加入了一電流源），其產生的電流經由避雷線連接在一起的桿塔通過大地流回測量?jī)x中，根據輸出電壓與回路電流之比值為該桿塔接地電阻值。隨著并入桿塔數的增多，其并聯電阻Rn越小，所測得的阻值R1就越準確。

附件清單：

桿塔接地電阻測試儀      1臺

測試線                          1套

電源線                          1根

接地樁                          2根

說明書                          1份

合格證保修卡                1份

出廠檢測報告                1份

主要技術參數：

一、服務宗旨：
快速，果斷，準確，周到，。

二、服務目標：
服務質量贏得用戶的滿意。

三、服務項目：
1、售前服務
 （1）提供的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
 （2）提供產品參數等資料。
 （3）提供合理報價。一小時內為用戶提供規范的產品報價表。
2、售中服務
 （1）采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
 （2）自覺遵守合同法的規定，確保合同及技術協議順利履行。
 （3）產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的出廠檢測數據試驗報告。
 （4）嚴格按照合同為您提供優質產品，及時采用優運輸方式，確保您收到貨物完好無缺。
 （5）積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。
 （6）按合同的規定為您提供送檢、安裝、調試及培訓等服務。
3、售后服務
 （1）我們將結合實際情況，按照客戶的要求提供相關的技術培訓和技術資料。
 （2）產品三年免費保修，終生維護，有合同約定的按合同約定。
 （3）我們保證在30分鐘內進行電話指導，由您自行排除設備的簡單故障。
 （4）我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級。
