一、簡介

       SHSG2050三相數字相位伏安表（用電檢查儀）是我公司鉗形系列儀表的新產品，該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量?jī)x器。該儀器應用新微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。

       三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。

二、基本功能

1. 采用大屏幕高背光顯示，能清晰顯示儀器的工作狀態和測試參數，操作極為方便。

2. 測量三相電壓、電流、相位、頻率、有功功率、無功功率、視在功率、功率因數及及總和功率。

3. 測量電網頻率和相序。

4. 小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接狀況，儀器測量精度高，測量范圍寬。

5. 自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。

數據靜態保存功能，多可保存500組數據。

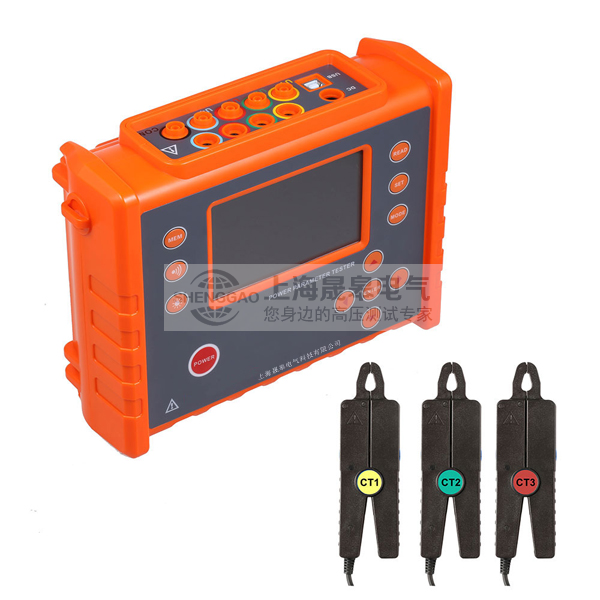

三、產品圖片

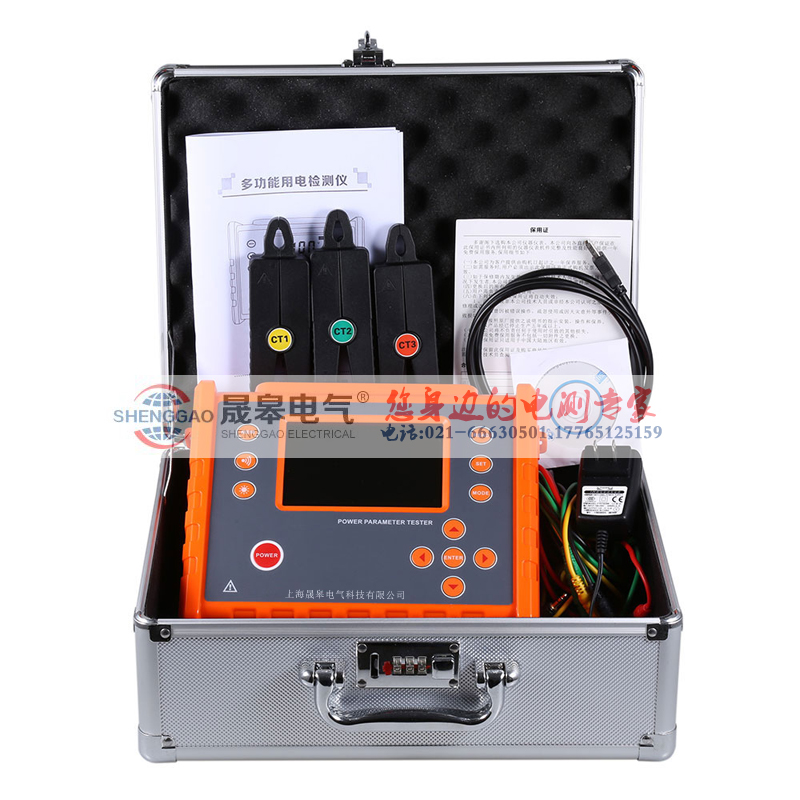

配置清單

技術指標

1.基本工作條件

  （1）環境溫度：（23±5）℃

  （2）環境濕度：（45～75）% RH

  （3）被測信號波形：正弦波、β=0.02

  （4）被測信號頻率：（50±0.2）Hz

  （5）被測載流導線在鉗口中的位置：居中

  （6）測相位頻率相序時和測功率功率因數時電流幅值：1A±0.2A

  （7）測相位頻率相序時和測功率功率因數時電壓幅值：100V±20V

  （8）外參比頻率電磁場干擾：應避免

2.額定工作條件

  （1）環境溫度：（-15～+45）℃

  （2）環境濕度：（0～90）% RH

  （3）海拔高度：小于1500米

  （4）被測信號波形：正弦波、β=0.05

  （5）被測信號頻率：45-65Hz

  （6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A

  （7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V

  （8）被測載流導線在鉗口中的位置：任意位置

3．一般規格

注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差增加一倍)。
