一、產品簡介：
SG3002雙鉗多功能接地電阻測試儀又叫雙鉗接地電阻測試儀。其集合多種測量方法于一體的高級接地電阻測試儀， 該儀表除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的功能。它采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻測試。采用大口徑電流鉗設計，利用雙鉗口測量技術，無需打輔助地極、無需將接地體與設備隔離，實現了在線測量。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。
SG3002雙鉗多功能接地電阻測試儀由微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓、直流電阻和交流電流。其使用了快速濾波技術可將干擾減至小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值。同時存儲500組數據，可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等功能。
SG3002雙鉗多功能接地電阻測試儀由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。
二、產品比較：
|
型號 |
SG3010 |
SG3010E |
SG3000 |
SG3001 |
SG3002 |
|
二線法 |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~30.00kΩ |
|
三線法 |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~3000Ω |
0.00Ω~30.00kΩ |
0.00Ω~30.00kΩ |
|
四線法 |
○ |
0.00Ω~30.00kΩ |
○ |
0.00Ω~30.00kΩ |
0.00Ω~30.00kΩ |
|
土壤電阻率測試 |
○ |
0.00Ωm~30.00kΩm |
○ |
0.00Ωm~30.00kΩm |
0.00Ωm~30.00kΩm |
|
交流電壓測試 |
0.00V~600V |
0.00V~600V |
0.00V~600V |
0.00V~100.0V |
0.00V~100.0V |
|
鉗形法交流電流測試 |
○ |
○ |
○ |
○ |
0.0mA~1000A |
|
雙鉗法 |
○ |
○ |
○ |
○ |
0.00Ω~100Ω |
|
選擇法 |
○ |
○ |
○ |
○ |
0.00Ω~3000Ω |
|
直流電阻測試 |
○ |
○ |
○ |
○ |
0.0Ω~30.00kΩ |
|
全自動換檔 |
○ |
● |
● |
● |
● |
|
輔助接地極測試功能 |
○ |
○ |
● |
● |
● |
|
內置電池充電功能 |
○ |
○ |
● |
● |
● |
|
全保護機箱設計 |
○ |
○ |
● |
● |
● |
|
NOISE判斷功能 |
○ |
○ |
● |
● |
● |
|
USB數據上傳功能 |
○ |
○ |
● |
● |
● |
|
FFT抗干擾技術 |
○ |
○ |
● |
● |
● |
|
過載保護 |
● |
● |
● |
● |
● |
|
電池電量實時指標 |
○ |
○ |
● |
● |
● |
|
電池電壓低指示 |
● |
● |
● |
● |
● |
|
自動關機 |
● |
● |
● |
● |
● |
|
背光 |
● |
● |
● |
● |
● |
|
報警功能 |
● |
● |
● |
● |
● |
○空心表示沒有
●實心表示有

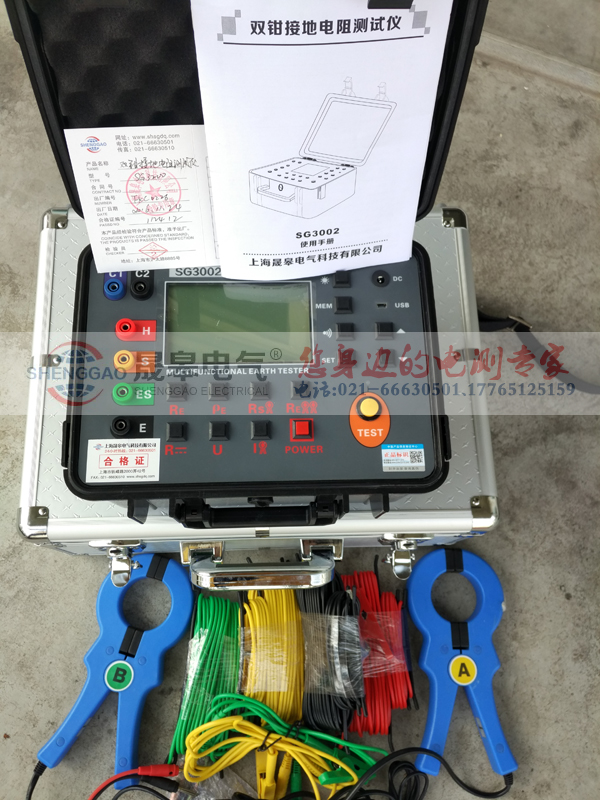

三、產品圖片

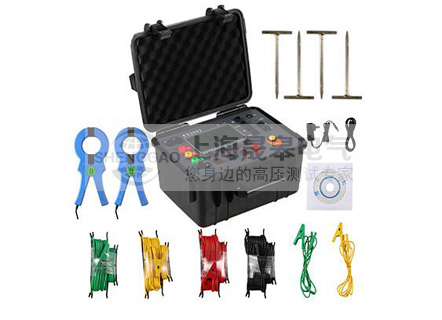

附件清單：
|
儀表 |
1臺 |
|
儀表袋 |
1個 |
|
輔助接地棒 |
4根 |
|
標準測試線 |
4條(紅色15米；黑色15米；黃色10米；綠色10米各1條) |
|
簡易測試線 |
2條(黃色1.5米；綠色1.5米) |
|
6V鉛酸蓄電池（內置） |
1個 |
|
充電器 |
1 個 |
|
監控軟件光盤 |
1份 |
|
USB通訊線 |
1條 |
|
說明書 |
1份 |
|
檢測報告 |
1份 |
|
合格證、保修卡 |
1張 |
技術參數：
1、量程及精度
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|
二三四線法測量接地電阻(Re)、 |
0.00Ω～29.99Ω |
±2%rdg±5dgt(注1) |
0.01Ω |
|
30.0Ω～299.9Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～2999Ω |
±2%rdg±3dgt |
1Ω |
|
|
3.00kΩ～30.00kΩ |
±2%rdg±3dgt |
10Ω |
|
|
選擇法測量接地電阻(Re) |
0.00Ω～29.99Ω |
±2%rdg±5dgt(注1) |
0.01Ω |
|
30.0Ω～299.9Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～3000Ω |
±2%rdg±3dgt |
1Ω |
|
|
雙鉗法測量接地電阻(Re) |
0.01Ω～0.99Ω |
±10%rdg±10dgt |
0.01Ω |
|
1.0Ω～9.9Ω |
0.1Ω |
||
|
10Ω～100Ω |
1Ω |
||
|
土壤電阻率(ρ) |
0.00Ωm～99.99Ωm |
ρ=2πaR (注2) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99kΩm |
10Ωm |
||
|
100.0kΩm～999.9kΩm |
100Ωm |
||
|
1000kΩm～9999kΩm |
1kΩm |
||
|
接地電壓 |
AC 0.00～100.0V |
±2%rdg±3dgt |
0.01V |
|
交流電流 |
AC 0.0mA～1000A |
±2%rdg±3dgt |
0.1mA |
注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件：Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；
2、一般規格
|
功 能 |
接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流 |
|
環境溫度濕度 |
23℃±5℃，75%rh以下 |
|
干擾電壓 |
＜20V（應避免） |
|
干擾電流 |
＜2A（應避免） |
|
測R時電極間距 |
a＞5d |
|
測ρ時電極間距 |
a＞20h |
|
電 源 |
DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上 |
|
背 光 |
可控背光，適合昏暗場所使用 |
|
測量方式 |
精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻 |
|
測量方法 |
二三四線法測量：變極法，測量電流20mA Max |
|
測試電壓波形 |
正弦波 |
|
測試頻率 |
128Hz |
|
短路測試電流 |
AC 20mA max |
|
開路測試電壓 |
AC 28V max |
|
電極間距范圍 |
1m～100m |
|
顯示模式 |
4位超大LCD顯示，帶背光 |
|
測量指示 |
測量中LED閃爍指示 |
|
LCD尺寸 |
111mm×68mm |
|
LCD顯示域 |
108mm×65mm |
|
儀表尺寸 |
長寬高：277.2mm×227.5mm×153mm |
|
電流鉗尺寸 |
長厚高：101mm×27mm×214mm |
|
測 試 線 |
4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
|
簡易測試線 |
2條：黃色1.5m，綠色1.5m各1條 |
|
輔助接地棒 |
4根：φ10mm×200mm |
|
電 流 鉗 |
2把：音頻插頭 |
|
電流鉗口徑 |
φ50mm |
|
電流鉗引線 |
長2m |
|
測量時間 |
交流電流：約2次/秒 |
|
線路電壓 |
AC 100V以下測量(接地電壓測量功能不能用于測量商用電) |
|
USB接口 |
具有USB接口，存儲數據可以通過軟件上傳電腦 |
|
通 訊 線 |
USB通訊線1條，長1.5m |
|
數據保持 |
保持?jǐn)?shù)據時“HOLD”符號指示 |
|
數據存儲 |
500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
|
數據查閱 |
查閱數據時“READ”符號指示 |
|
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
電流鉗低電流指示 |
|
|
干擾測試 |
自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
|
輔助接地測試 |
具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ) |
|
報警功能 |
測量值超過報警設定值時發出報警提示 |
|
電池電壓 |
電池電量實時顯示，電池電壓低時提醒及時充電 |
|
自動關機 |
“APO”指示，開機15分鐘后自動關機 |
|
功 耗 |
待機: 40mA Max(背光關閉) |
|
開機開背光: 43mA Max |
|
|
測量：120mA Max(背光關閉) |
|
|
質 量 |
儀表： 2430g(含電池) |
|
電流鉗：936g(2把) |
|
|
測試線：1300g(含簡易測試線) |
|
|
輔助接地棒： 850g(4根) |
|
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
過載保護 |
測量接地電阻： H-E、S-ES各端口間AC 280V/3秒 |
|
絕緣電阻 |
20MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61326(EMC) |
|
適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031； |
