一、概述

    SG6820氧化鋅避雷器帶電測試儀(有線)是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

    儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

二、儀器特點

1. 本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2. 高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3. 儀器采用的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
4. 具有阻性電流基波峰值輸出、邊相校正等功能。
5. 儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；

三、測試方法

1. 有線：PT二次方式。
2. 感應板方式：可以使用電場感應的方法代替PT二次接線。
3. 單電流法 ： （諧波方式）可以不接PT二，直接測量阻性電流。

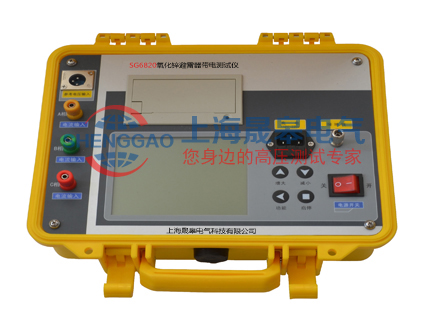

四、產品圖片

附件清單：

主要技術參數

全電流測量范圍：0~10mA有效值

準確度：±（讀數×5%+5uA）

阻性電流基波測量準確度（有線不含相間干擾）：±（讀數×5%+5uA）

電流諧波測量準確度：±（讀數×10%+10uA）

電流通道輸入電阻：≤2Ω

參考電壓輸入范圍：25V~250V有效值

準確度：±（讀數×5%+0.5V）

電壓諧波測量準確度：±（讀數×10%）

參考電壓通道輸入電阻：≥1800kΩ

交流充電：AC 220V ±10%，50Hz ±1%

電池連續工作時間：8小時以上

電池充電時間：6小時以上

儀器尺寸：34cm×22cm×20cm

儀器重量：5kg(不含電纜箱)
