一、簡介

    本裝置是查找鋪設后超高壓電纜外護層破損故障的設備。能在故障電纜停電情況下，對電纜外護層故障進行準確定位。

裝置包含三部分：

1.高壓電纜外護套故障定位測試主機：

采用新型高壓智能電橋進行護層故障測距，還可用于護層直流耐壓試驗及高阻接地故障的燒穿。

2．護層故障定位電源：

為超高壓電纜護層故障定點提供大功率高壓脈沖信號源。

3．?dāng)?shù)字式故障定位接收器：

利用跨步電壓法定位故障點。

二、特點：

1. 主機采用新型高壓智能電橋，只需要輸入電纜全長，測試完畢彩色液晶屏直接顯示故障距離及故障/全長的比例等信息，操作簡便，無需人工計算。
2. 主機采用大功率高壓直流信號源，可用于護層直流耐壓試驗及高阻接地故障的燒穿。具有高壓試驗完自動放電功能，使用安全可靠。
3. 護層故障定位電源采用創新技術，體積小重量輕，輸出功率大。
4. 數字式故障定位接收器具有信號波形顯示、故障點方向指示等功能。抗干擾能力強，簡單直觀，
5. 接收跨步電壓的A字架折疊式設計，便于攜帶。

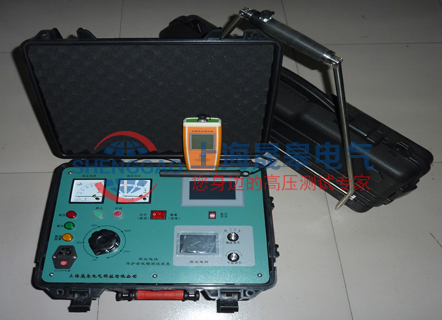

三、產品圖片

附件清單：

技術參數 ：

總體定位精度

利用高壓智能電橋測距誤差：±0.2%L+1m

利用跨步電壓法精測定點誤差：±20cm

1、主機：

1. 輸出電壓：DC 0～10KV可調
2. 輸出電流：0～100mA可調     輸出方式：連續/斷續
3. 大輸出功率：1kW   持續燒穿功率：800w
4. 電源：AC 220V，50Hz，6A
5. 使用條件：溫度: -20—40℃；濕度10-90％RH；海拔<4500m
6. 體積：480mm×370mm×320mm。
7. 質量：20kg。

2、 護層故障定位電源技術參數

1. 輸出電壓：DC 0～2Kv    輸出電流：0～1000mA
2. 大輸出功率：800W     輸出方式：連續/斷續
3. 工作電源： AC220V/50Hz
4. 體積： 333mm×236mm×176mm
5. 重量：12kg

3、 數字式故障定位接收器（含手持接收盒及A字架）

1. 信號接收模式：跨步電壓信號，A字架輸入；
2. 高檢測靈敏度：跨步電壓信號0.1mV；
3. 顯示功能：陽光下可視LCD
4. 顯示信號波形、故障點方向、信號強度等。
5. 電源：2節5號電池供電，使用時間大于10小時
6. 體積：接收盒：160mm×75mm×35mm；A字架:不銹鋼折疊式。
