一、概述

    SGKG-G型高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

二、功能說明

    1、技術參數中2、4 、5、6項分別由獨立的接觸器控制，輸出線接線柱前串接30A空氣開關作為短路保護。根據用戶特殊要求，參數中2、4 、5、6項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。好每次只能有一組電源輸出工作。

    2、技術參數中1、7、8項不受接觸器控制，只要總電源開關閉合，即可輸出三相AC100V輸出、單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。

    3、直流合閘電源輸出DC 0 -300V（大容量）是獨立的單元 ，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流300V輸出接線柱輸出。其詳細說明見第三、SGKG-300A開關合閘電源。

    4、控制面板上的電壓表和電流表分別指示相應的輸出通道。

    5、合分閘控制：通過高低壓開關柜通電試驗臺面板上的開關實現控制開關柜合閘和分閘的功能，方面測試人員進行遠距離的操作和調試。

三、SGKG-300A開關合閘電源

    本電源由全控三相整流模塊、移相觸發電路、自動調節電路、吸收回路組成。

    晶體管智能控制模塊將復雜的自動調節電路、晶閘管和觸發電路集成為一體，通過調節控制信號電壓的大小，改變晶閘管導通角的大小，從而實現對電源進行調節、自動控制的功能。

    觸發電路系統、晶閘管、導熱底板相互絕緣隔離，介電強度大于2500V，使用安全方便。三相整流模塊輸入端無相序限制?？蛇m用于阻性、感性負載。

    操作方法如下：將合閘電源正極與負極連接到開關柜的合閘線圈，再將合閘電源電壓調節到合閘線圈的額定電壓，此時再啟動高低壓開關的合閘控制系統（在啟動之前應先啟動合閘控制系統的輔助控制系統），通過此方法來檢驗合閘控制系統是否能正常工作。更具體的操作流程應根據高低壓開關柜的說明書或高低壓控制系統的要求而定，不同的開關柜，控制操作方法有所差異，有些需要合閘電源，有些不需要合閘電源，具體是開關柜型號而定。

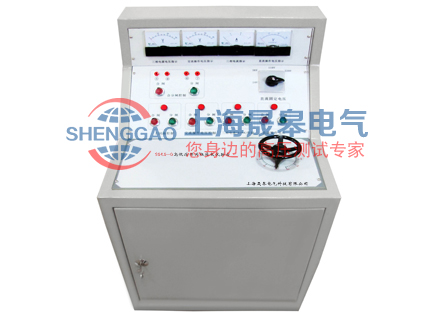

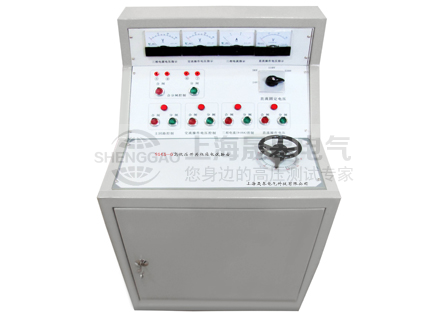

四、產品圖片

附件清單

技術參數：

一、服務宗旨：
快速，果斷，準確，周到，。

二、服務目標：
服務質量贏得用戶的滿意。

三、服務項目：
1、售前服務
 （1）提供的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
 （2）提供產品參數等資料。
 （3）提供合理報價。一小時內為用戶提供規范的產品報價表。
2、售中服務
 （1）采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
 （2）自覺遵守合同法的規定，確保合同及技術協議順利履行。
 （3）產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的出廠檢測數據試驗報告。
 （4）嚴格按照合同為您提供優質產品，及時采用優運輸方式，確保您收到貨物完好無缺。
 （5）積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。
 （6）按合同的規定為您提供送檢、安裝、調試及培訓等服務。
3、售后服務
 （1）我們將結合實際情況，按照客戶的要求提供相關的技術培訓和技術資料。
 （2）產品三年免費保修，終生維護，有合同約定的按合同約定。
 （3）我們保證在30分鐘內進行電話指導，由您自行排除設備的簡單故障。
 （4）我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級。
