一、概述

    真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重老化的滅弧室。

    ZK-2000真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。

    本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的儀器之一。

二、測試原理

    將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。

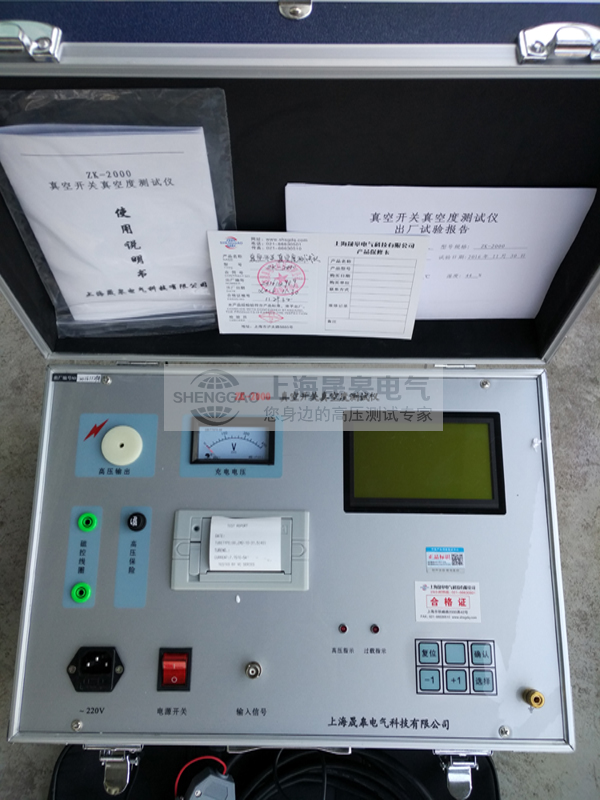

三、產品圖片

附件清單：

技術參數

1. 真空度測量范圍：    9.999×10-1～1×10-6
2. 離子電流測量范圍：    9.999×10-1～1×10-7
3. 測  量  誤  差：    ＜10%
4. 測 量 分 辨 率：    10-5pa
5. 允許環境溫度：    -20℃～50℃
6. 空  氣  濕  度：    ≤80%RH
7. 電             源：    AC，220V，50Hz±10%
8. 外  型  尺  寸：    420×290×210（mm）
9. 高  壓  輸  出：    脈沖≤30kV15kHz
10. 重             量：    8kg

一、服務宗旨：
快速，果斷，準確，周到，。

二、服務目標：
服務質量贏得用戶的滿意。

三、服務項目：
1、售前服務
 （1）提供的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
 （2）提供產品參數等資料。
 （3）提供合理報價。一小時內為用戶提供規范的產品報價表。
2、售中服務
 （1）采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
 （2）自覺遵守合同法的規定，確保合同及技術協議順利履行。
 （3）產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的出廠檢測數據試驗報告。
 （4）嚴格按照合同為您提供優質產品，及時采用優運輸方式，確保您收到貨物完好無缺。
 （5）積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。
 （6）按合同的規定為您提供送檢、安裝、調試及培訓等服務。
3、售后服務
 （1）我們將結合實際情況，按照客戶的要求提供相關的技術培訓和技術資料。
 （2）產品三年免費保修，終生維護，有合同約定的按合同約定。
 （3）我們保證在30分鐘內進行電話指導，由您自行排除設備的簡單故障。
 （4）我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級。
