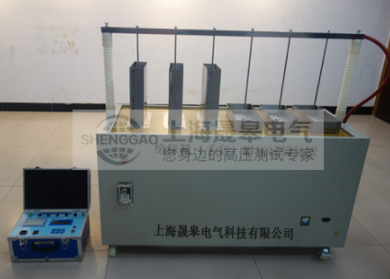

電纜耐壓測試儀具有輸出功率大、體積小、重量輕的特點，可靠的過壓、過流和零位合閘保護功能，0.75倍電壓閉鎖功能，時間繼電器，可在測試中設置定時聲音報警。廣泛應用于電力、冶金、石油、化工等行業，適用于發電機、變壓器、GIS、高壓交聯電纜、變壓器、套管等大容量、高電壓容性試樣的交接試驗和預防性試驗。
電纜耐壓測試儀連接方法如下：
1、檢查主電源開關是否處于“關閉”位置。
2、除非儀器經過特殊設計，否則所有不帶電的金屬部件都必須可靠接地。
3、連接被測設備所有電源輸入的電線或端子。
4、關閉被測設備的所有電源開關和繼電器。
5、將測試儀的測試電壓設置為零。
6、將測試儀的高壓輸出線(通常為紅色)連接到被測設備的電源輸入端。
7、將測試儀的回路接地線(通常為黑色)連接到被測設備可觸摸的不帶電金屬部分。
電纜耐壓測試儀使用的檢查和步驟如下：
1、檢查試驗設備是否置于試驗所需的電壓檔，設定的泄漏電流值是否符合要求。
2、將試驗設備的高壓輸出端短路，通電檢查過流繼電器是否動作或發出故障信號。
3、將被測電器的所有開關置于on狀態。
4、將高壓試驗設備的試驗線夾分別連接到規定的試驗部位(試驗主回路時，不與主回路連接的控制和輔助回路應連接到金屬框架上；測試控制和輔助電路時，將主電路連接到金屬支架上)。
5、高壓運行試驗設備的升壓。剛開始升壓電壓會慢慢升到規定值的一半，所以要避免跳躍，然后迅速升到規定電壓值。計時1分鐘，在此期間不允許連續閃絡和擊穿。
