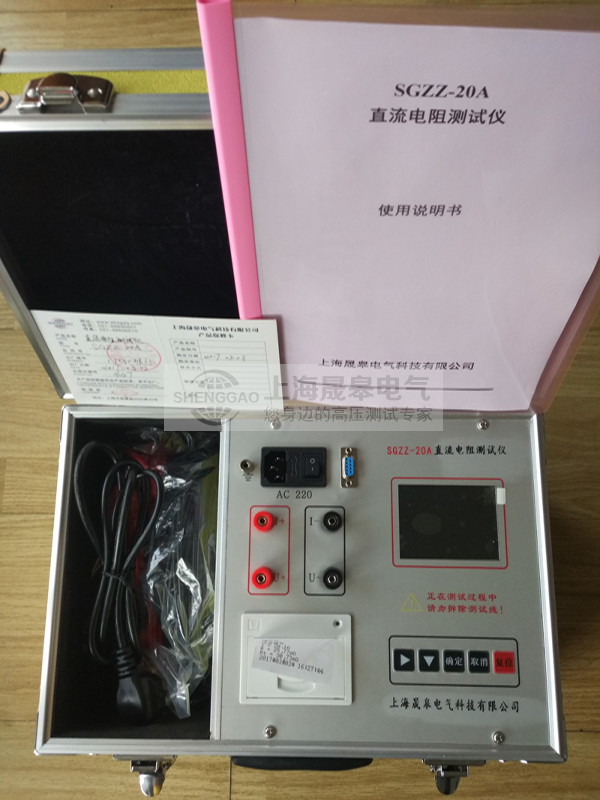

在電力系統中，變壓器的直流電阻和變比是反映其性能與狀態的關鍵參數。變比直流電阻測試儀能夠在一次操作中同時精準測量這兩個重要電氣量，其背后有著巧妙的原理與技術來區分和處理不同的電氣量。
測試儀區分直流電阻和變比測量的基礎在于對變壓器繞組通電特性的利用。當對變壓器繞組施加特定的直流電流時，根據歐姆定律，通過精確測量繞組兩端的電壓降，結合已知的電流值，就能夠計算出繞組的直流電阻。這一過程主要聚焦于單一繞組在直流電流作用下的電壓-電流關系，通過高精度的電壓、電流采樣模塊，將模擬量轉化為數字量，進而由內置的微處理器依據歐姆定律進行運算，得出準確的直流電阻數值。
而對于變比的測量，則是基于變壓器不同繞組間的電磁感應原理。在測試儀內部，會產生特定頻率的交流信號并施加到變壓器的一次繞組上，由于電磁感應，在二次繞組中會感應出相應的交流電壓。通過比較一次、二次繞組的交流電壓幅值、相位等參數，依據變壓器變比的定義公式，即變比等于一次繞組匝數與二次繞組匝數之比，也等于一次繞組電壓與二次繞組電壓之比（在理想情況下），從而確定變壓器的變比。
在處理這兩種不同電氣量的過程中，測試儀采用了先進的信號分離與處理技術。對于直流電阻測量部分，通過濾波電路濾除交流信號的干擾，只保留直流信號進行精確的電壓、電流測量與計算。而在變比測量時，利用交流信號特有的頻率特征，通過專門的交流采樣電路和信號調理電路，提取出與變比相關的交流電壓信號，排除直流信號的干擾，確保變比測量的準確性。
此外，測試儀內部的微處理器軟件算法也起到了關鍵作用。它能夠智能地識別和分類不同性質的電氣信號，按照預設的測量流程和計算公式，分別對直流電阻和變比進行獨立的計算與處理，最終將清晰的測量結果呈現給操作人員。通過這些精心設計的技術手段，變比直流電阻測試儀實現了在復雜電氣環境中對直流電阻和變比的準確區分與高效處理，為變壓器的性能評估和維護提供了可靠依據。
